Дополнительные гидролинии (верхняя платформа) — HITACHI ZX27-3

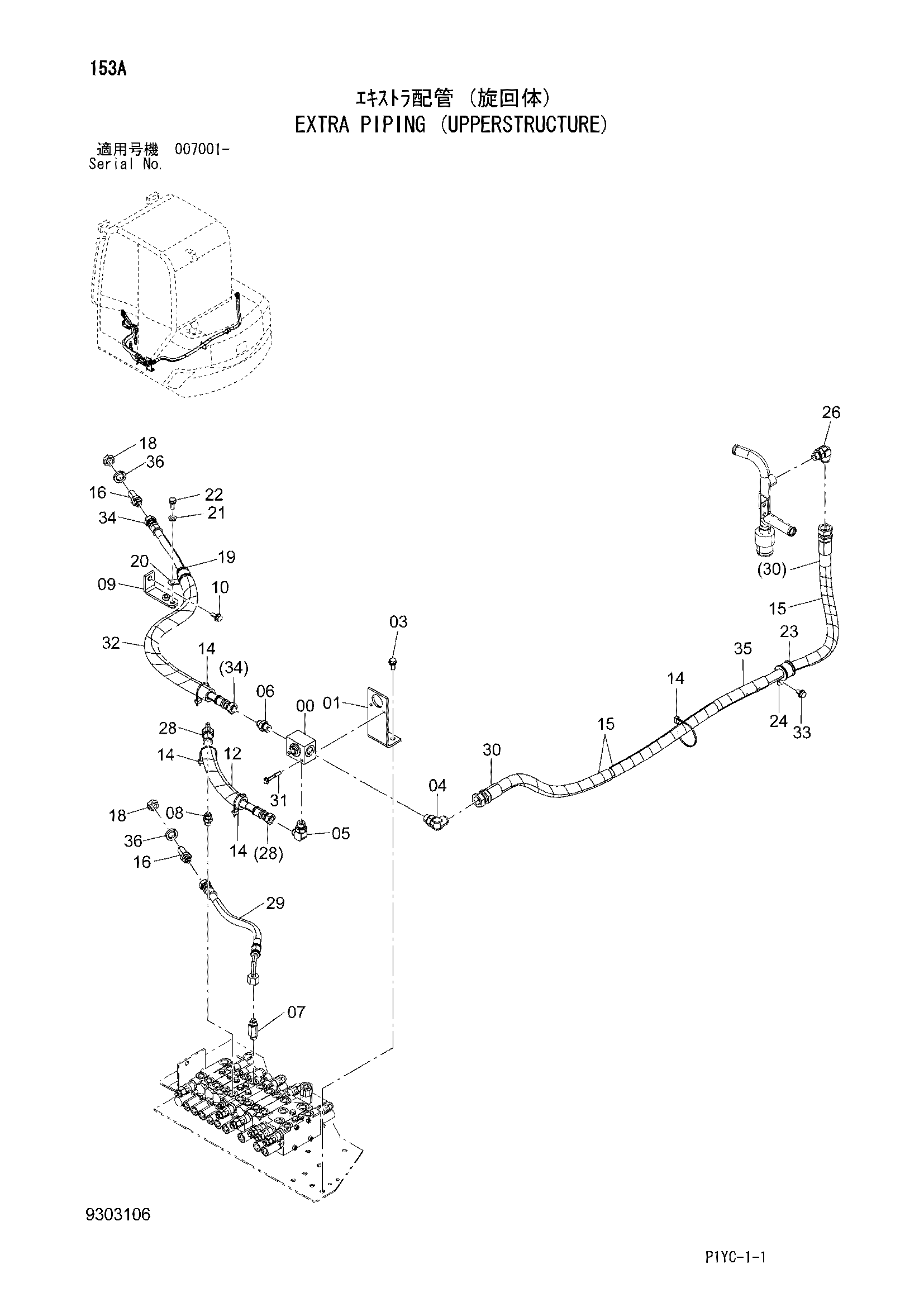

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | 4700355 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4190246 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4276966 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852134 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9771033 | Кронштейн | 1 |
| 10 | J271025 | Болт с шайбой | 1 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4436287 | Трубка | 1 |
| 14 | 4055312 | Ленточный зажим | 4 |
| 15 | 4327294 | Защитный кожух | 3 |
| 16 | 4656270 | Адаптер | 2 |
| 18 | 4465189 | Гайка | 2 |
| 19 | 4463996 | Резиновая втулка | 1 |
| 20 | 4192035 | Зажим | 1 |
| 21 | J222010 | Шайба | 1 |
| 22 | 4609833 | Болт с шайбой | 1 |
| 23 | 4625450 | Резиновая втулка | 1 |
| 24 | 4190264 | Зажим | 1 |
| 26 | 4190246 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4704949 | Шланг | 1 |
| 29 | 4704950 | Шланг | 1 |
| 30 | 4704952 | Шланг (B) | 1 |
| 31 | J260855 | Болт с шайбой | 2 |
| 31A | J900855 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | 4709344 | Трубка | 1 |
| 33 | J271020 | Болт с шайбой | 1 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4702054 | Шланг (A, 8) | 1 |
| 35 | 4470219 | Защитный кожух | 1 |
| 36 | J257220 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
