Поворотная колонна — HITACHI ZX27-3

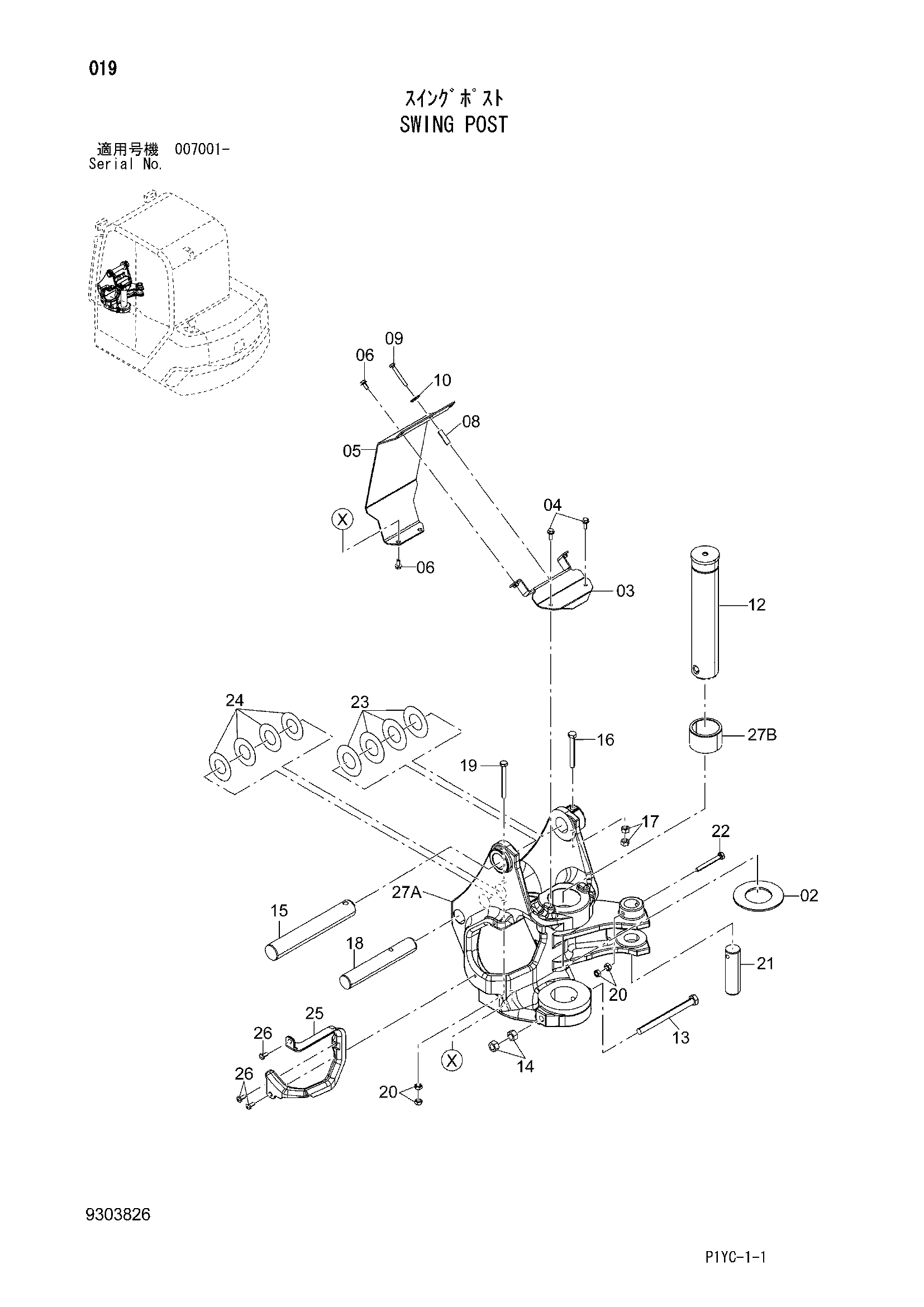

Заводская схема «Поворотная колонна» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4416304 | Упорная пластина | 1 |
| 03 | 8102357 | Крышка | 1 |
| 04 | J260825 | Болт с шайбой | 2 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 2052869 | Крышка | 1 |
| 05 | 2058699 | Крышка | 1 |
| 06 | J260820 | Болт с шайбой | 4 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 4608738 | Втулка | 1 |
| 09 | J900865 | Болт | 1 |
| 10 | 4338215 | Шайба | 1 |
| 12 | 4641669 | Палец | 1 |
| 13 | J901615 | Болт | 1 |
| 14 | J950016 | Гайка | 2 |
| 15 | 4416302 | Палец | 1 |
| 16 | J901200 | Болт | 1 |
| 17 | J950012 | Гайка | 2 |
| 18 | 4641670 | Палец | 1 |
| 19 | 4662253 | Стопорный палец | 1 |
| 20 | J950010 | Гайка | 4 |
| 21 | 4416366 | Палец | 1 |
| 22 | J901090 | Болт | 1 |
| 23 | 4354256 | Регулировочная шайба 0.5mm | 4 |
| 24 | 4352136 | Регулировочная шайба 0.5mm | 4 |
| 25 | 2050477 | Направляющая шланг | 1 |
| 25 | 7058327 | Направляющая шланг | 1 |
| 26 | J650820 | Винт | 3 |
| 27 | 9309029 замена: 9310089 | Свингпост | 1 |
| 27 | 9310089 | Свингпост | 1 |
| 27A | 0005450 замена: 0007378 | Свингпост | 1 |
| 27A | 0007378 | Свингпост | 1 |
| 27B | 4643066 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
