Управление двигателем (1) — HITACHI ZX27-3

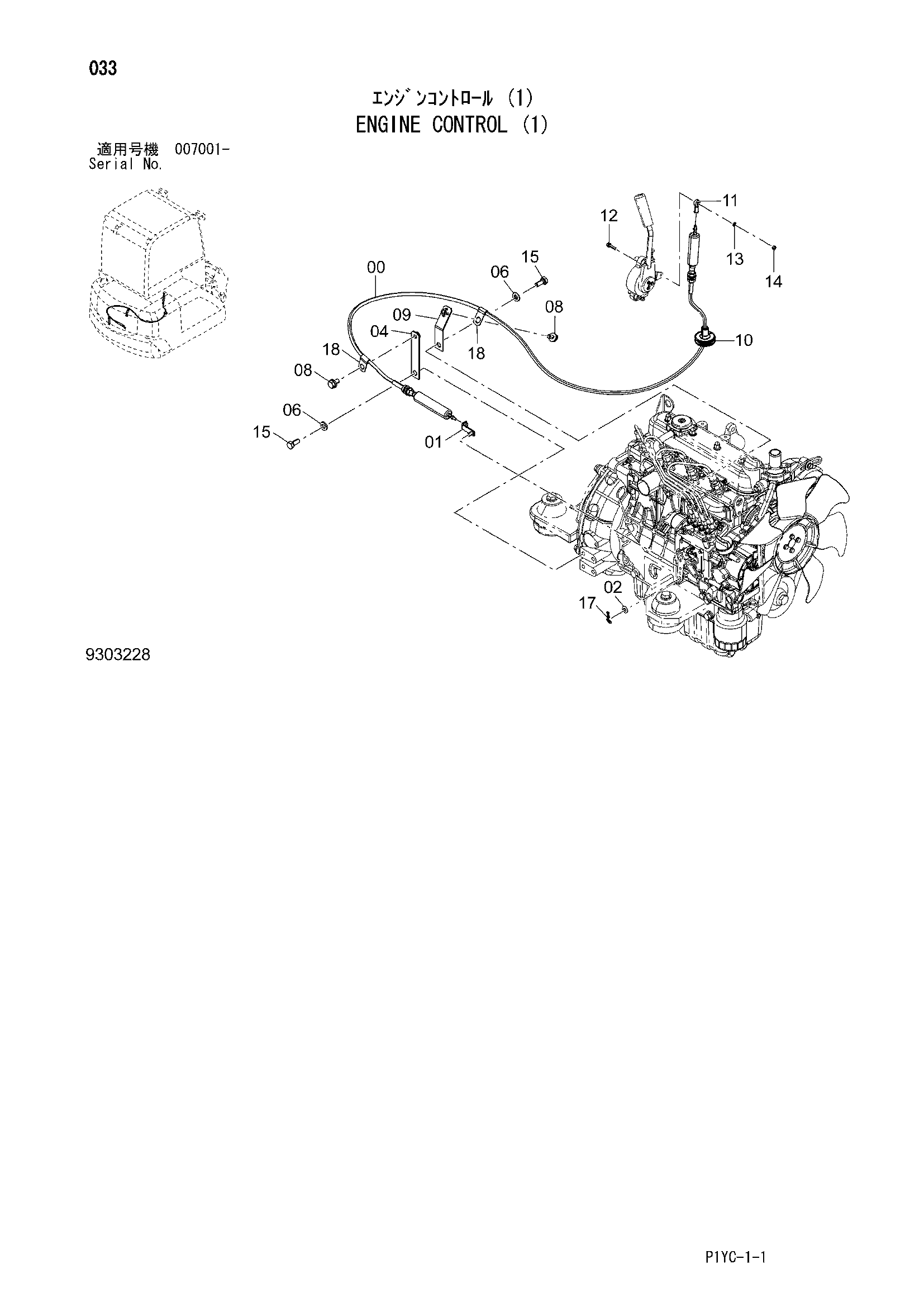

Заводская схема «Управление двигателем (1)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4700534 | Трос управления | 1 |
| 01 | 9742417 | Кронштейн | 1 |
| 02 | A590108 | Плоская шайба | 1 |
| 04 | 9760928 | Кронштейн | 1 |
| 06 | J222010 | Шайба | 2 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 8117823 | Кронштейн | 1 |
| 10 | 4637225 | Резиновая втулка | 1 |
| 11 | 4146870 | Концевой шток | 1 |
| 12 | 4643283 | Болт с шайбой | 1 |
| 13 | A590105 | Плоская шайба | 1 |
| 14 | M500504 | Гайка | 1 |
| 15 | J241025 | Болт | 2 |
| 17 | 4402852 | Стопорный палец | 1 |
| 18 | 4190271 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
