Крышка (2) — HITACHI ZX27-3

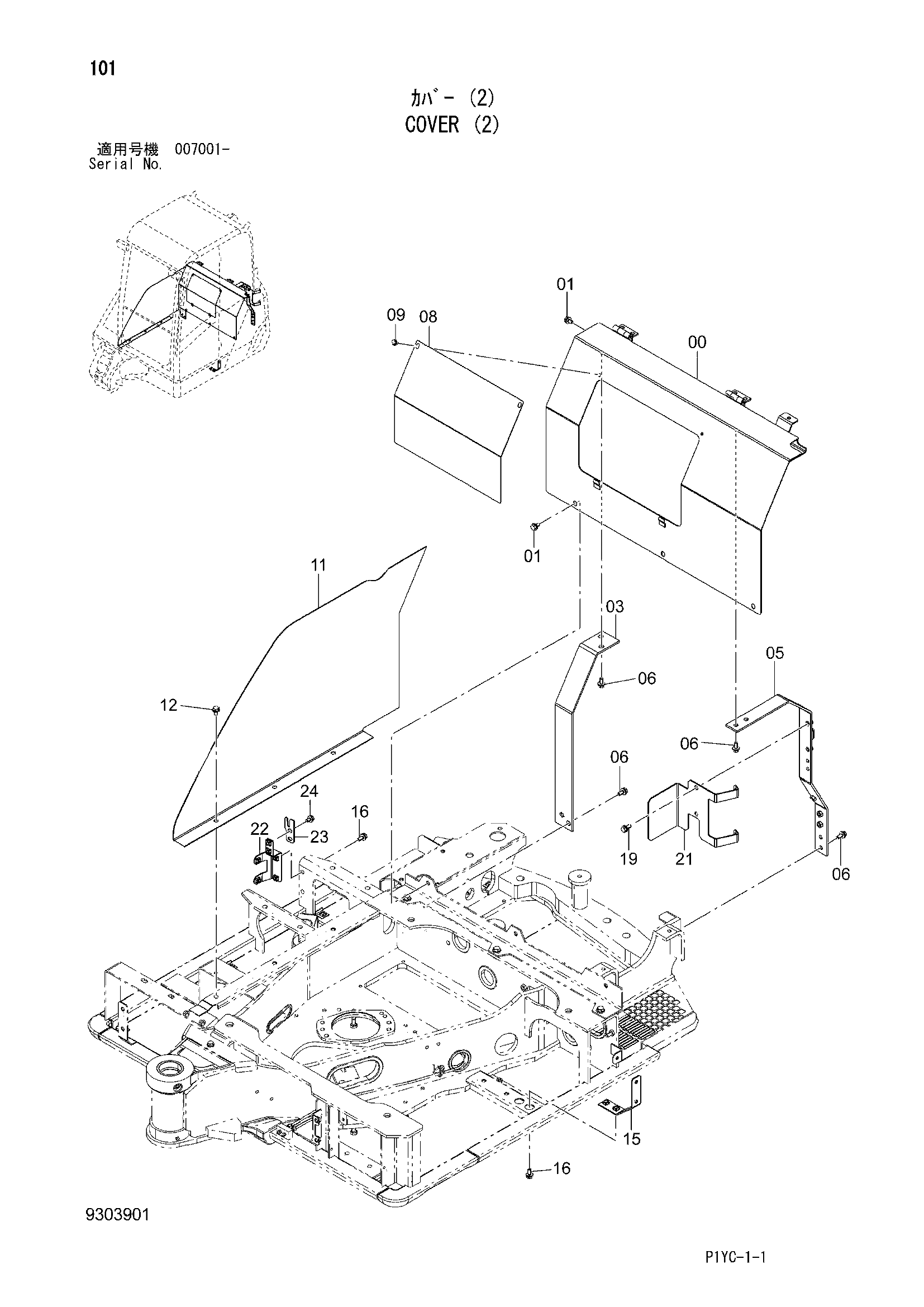

Заводская схема «Крышка (2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027353 | Опора | 1 |
| 01 | J271020 | Болт с шайбой | 4 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 3116475 | Кронштейн | 1 |
| 05 | 8118100 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 8 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4701362 | Крышка | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 7057008 | Крышка | 1 |
| 12 | J271020 | Болт с шайбой | 3 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | 8117856 | Левый кронштейн | 1 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 2058639 | Кронштейн | 1 |
| 22 | 8121270 | Кронштейн | 1 |
| 23 | 3118687 | Пластина | 1 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
