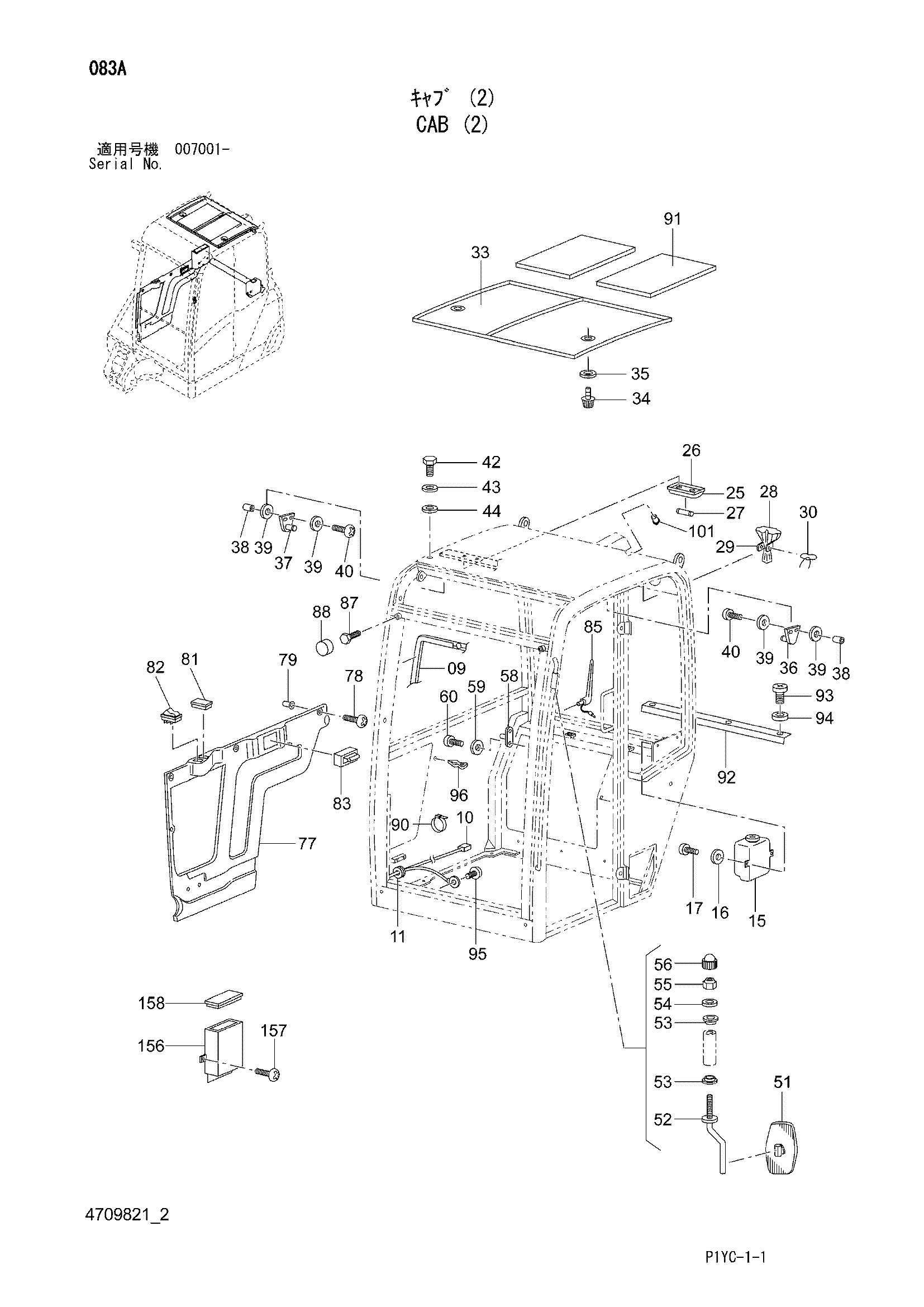

Кабина (2) — HITACHI ZX27-3

Заводская схема «Кабина (2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
09	4607146	Уплотнение	1
10	4711900	Жгут проводов	1
11	4621427	Резиновая втулка	1
15	4607152	Бак шайба	1
16	4607153	Шайба	2
17	4607154	Винт	2
25	4607161	Фонарь	1
26	4607162	Винт	2
27	4607163	Лампа	1
28	4607164	Молоток	1
29	4607165	Заклёпка	2
30	4607166	Замок	1
33	4621430	Резиновая прокладка	1
34	4621441	Резиновая прокладка	2
35	4607171	Проставка	2
36	4607172	Ответная планка	1
37	4607173	Ответная планка	1
38	4607174	Гайка	4
39	4607175	Шайба	8
40	4607176	Винт	4
42	4607178	Винт	2
43	4607179	Шайба	2
44	4607180	Шайба	2
51	4607187	Зеркало	1
52	4607188	Кронштейн	1
53	4607189	Проставка	2
54	4607190	Шайба	1
55	4607191	Гайка	1
56	4607192	Колпачок	1
58	4607194	Ответная планка	2
59	4607175	Шайба	4
60	4607176	Винт	4
77	4621448	Крышка	1
78	4607226	Винт	3
79	4607232	Гайка	3
81	4711901	Фонарь	1
82	4607235	Выключатель	1
83	4607237	Асхтрай	1
85	4607244	Антенна	1
87	4607178	Винт	1
88	4607277	Колпачок	1
90	4621449	Пробка	9
91	4621456	Резиновая прокладка	1
92	4621457	Кронштейн	1
93	4607265	Винт	4
94	4621458	Шайба	4
95	4607209	Винт	1
96	4621459	Пробка	9
101	4711902	Разъём	1
156	4621462	Крышка	1
157	4607226	Винт	2
158	4621463	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
