Сиденье базовый — HITACHI ZX27-3

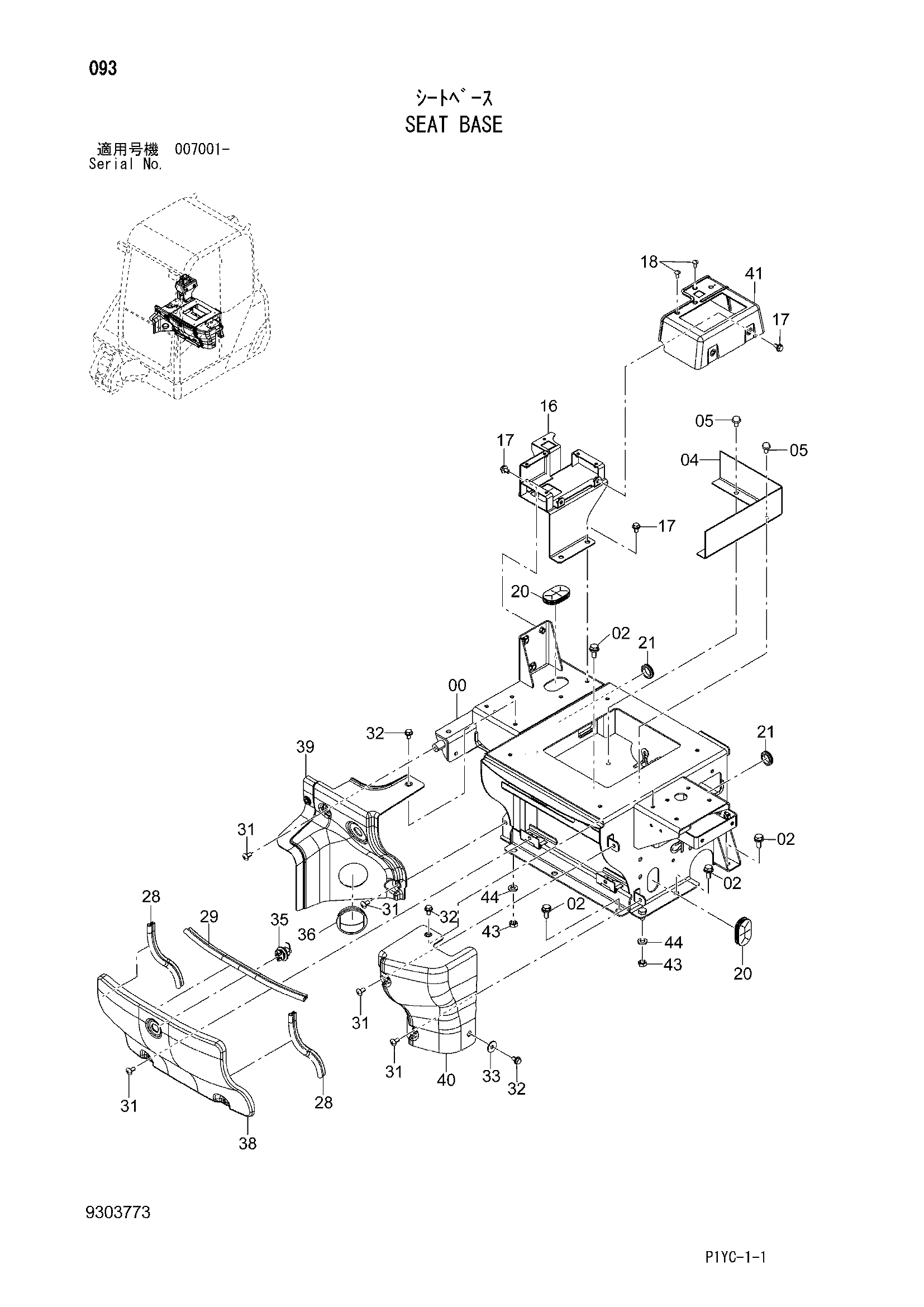

Заводская схема «Сиденье базовый» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012497 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 6 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 3116427 | Крышка | 1 |
| 05 | J260816 | Болт с шайбой | 3 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 16 | 7056966 | Кронштейн | 1 |
| 17 | J260816 | Болт с шайбой | 5 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | J650614 | Винт | 3 |
| 20 | 4469497 | Резиновая втулка | 2 |
| 21 | 4223991 | Резиновая втулка | 2 |
| 28 | 4701190 | Уплотнитель | 2 |
| 29 | 4701191 | Уплотнитель | 1 |
| 31 | J650816 | Винт | 6 |
| 32 | J260816 | Болт с шайбой | 3 |
| 32A | J900816 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 4338215 | Шайба | 1 |
| 35 | 4403503 | Замок | 1 |
| 36 | 4617533 | Решётка | 1 |
| 38 | 4701245 | Крышка | 1 |
| 39 | 4701246 | Крышка | 1 |
| 40 | 4701247 | Крышка | 1 |
| 41 | 4701248 | Крышка | 1 |
| 43 | J950010 | Гайка | 2 |
| 44 | J222010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
