Консоль (правый) — HITACHI ZX27-3

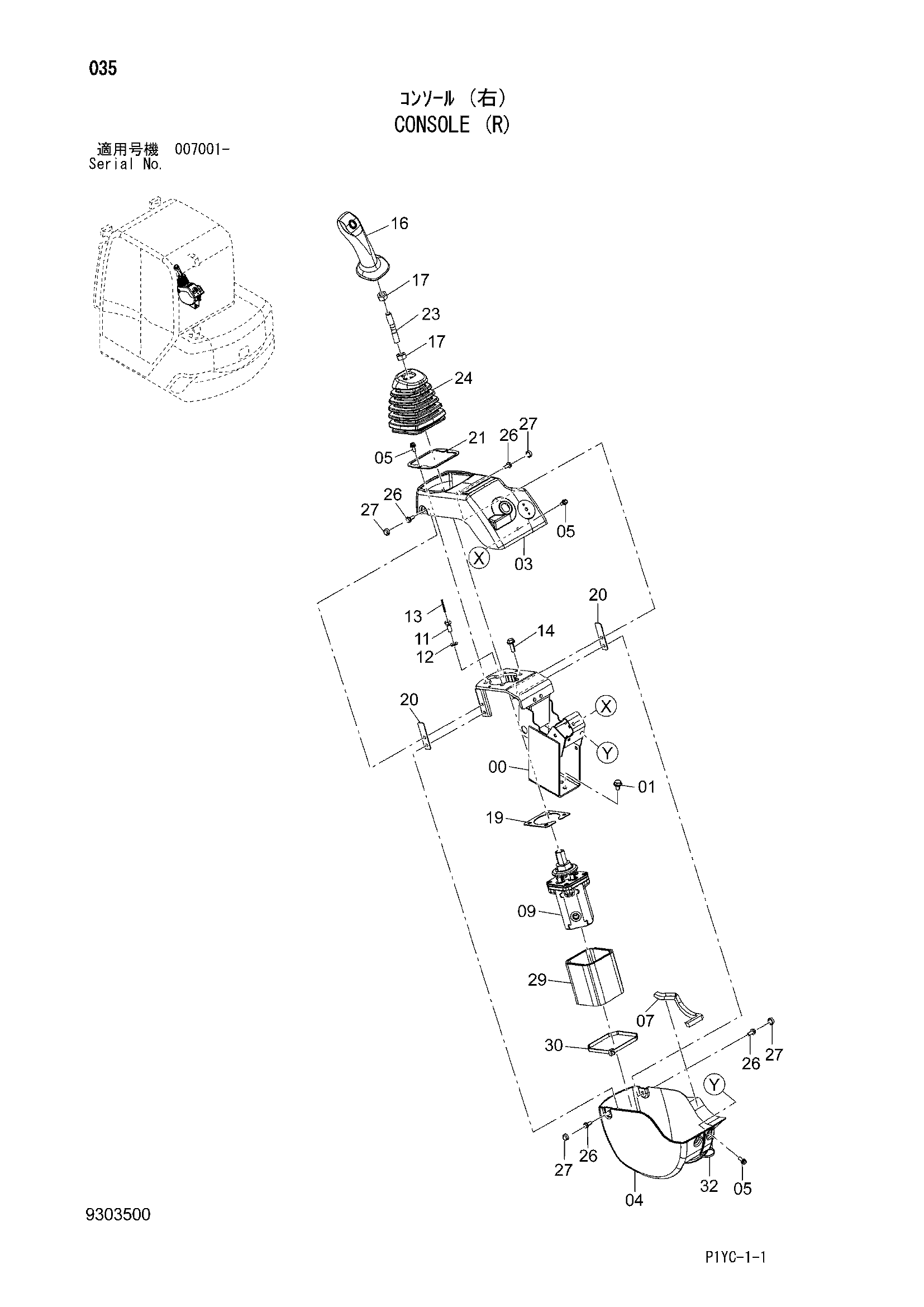

Заводская схема «Консоль (правый)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4648658 | Рама | 1 |
| 01 | J260816 | Болт с шайбой | 3 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4690392 | Крышка | 1 |
| 04 | 4690393 | Крышка | 1 |
| 05 | J680616 | Винт с шайбой | 5 |
| 07 | 4610899 | Резиновая прокладка | 1 |
| 09 | 4681778 | Пилотный клапан | 1 |
| 11 | 4609956 | Болт | 1 |
| 12 | A590108 | Плоская шайба | 1 |
| 13 | 4144011 | Пружинный штифт | 1 |
| 14 | J260825 | Болт с шайбой | 3 |
| 14A | J900825 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4690143 замена: 4713099 | Рукоятка | 1 |
| 16 | 4713099 | Рукоятка | 1 |
| 17 | J950012 | Гайка | 2 |
| 19 | 4627373 | Уплотнение | 1 |
| 20 | 4627374 | Уплотнение | 2 |
| 21 | 3106482 | Пластина | 1 |
| 23 | 4633644 | Вал | 1 |
| 24 | 4696848 | Защитный чехол | 1 |
| 26 | J260616 | Болт с шайбой | 4 |
| 26A | J900616 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 27 | 4624545 | Колпачок | 4 |
| 29 | 4629329 | Стекловата | 1 |
| 30 | 4323613 | Ленточный зажим | 1 |
| 32 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
