Дополнительный трубопроводы (стрела) — HITACHI ZX27-3

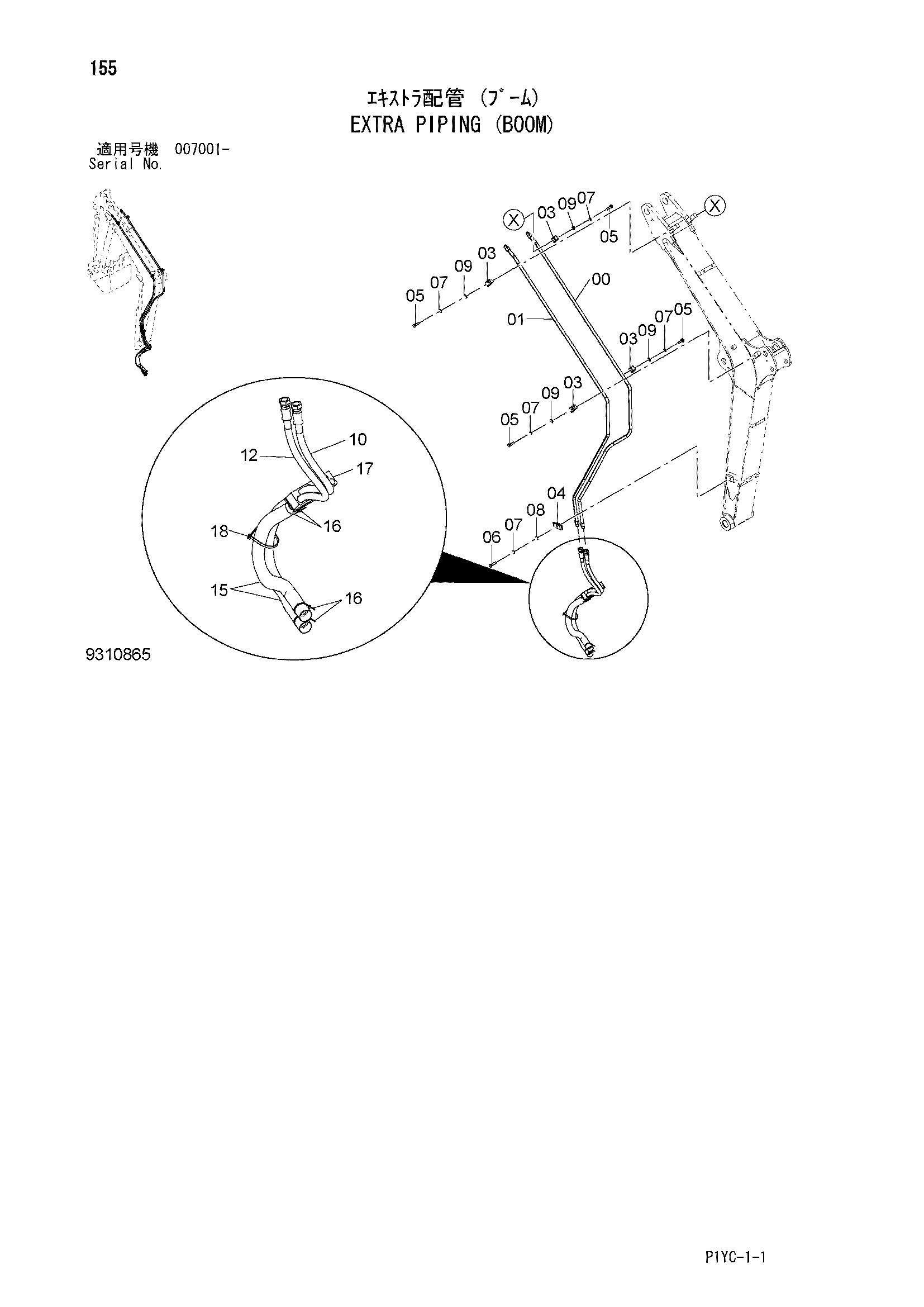

Заводская схема «Дополнительный трубопроводы (стрела)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102268 | Трубка | 1 |
| 01 | 8102269 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 4 |
| 04 | 4189858 | Хомут трубки | 1 |
| 05 | J901040 | Болт | 4 |
| 06 | J901045 | Болт | 1 |
| 07 | A590910 | Пружинная шайба | 5 |
| 08 | A590110 | Плоская шайба | 1 |
| 09 | J222010 | Шайба | 4 |
| 10 | 4706955 | Шланг (E2, 8) | 1 |
| 12 | 4697266 | Шланг (E1, 7) | 1 |
| 15 | 4489561 | Защита шланга | 2 |
| 16 | 4326365 | Ленточный зажим | 4 |
| 17 | 4692921 | Резиновая прокладка | 1 |
| 18 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
