Основные гидролинии (1) — HITACHI ZX27-3

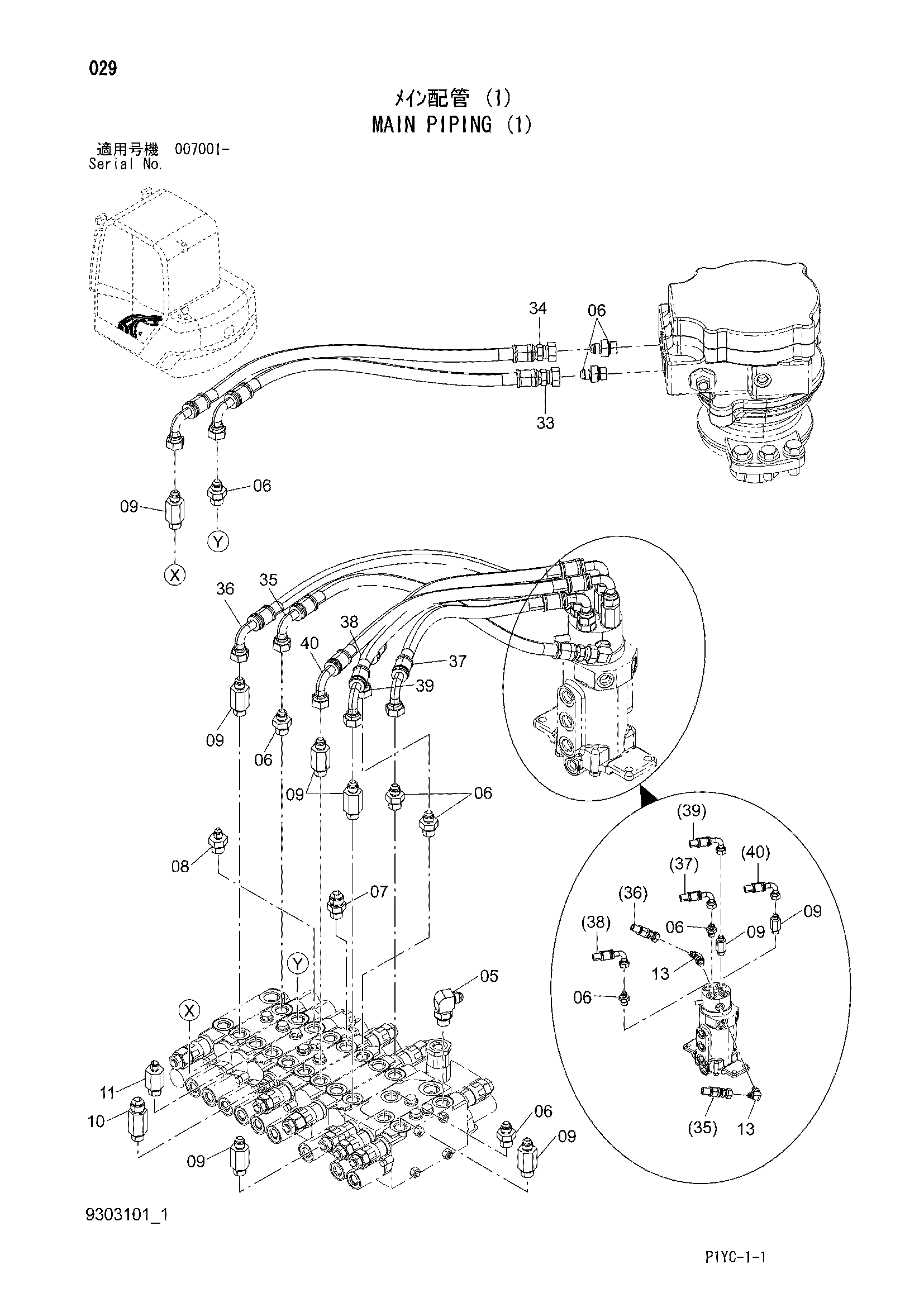

Заводская схема «Основные гидролинии (1)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | A852333 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 9 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852134 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852132 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4276965 | Адаптер | 8 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4276966 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4276964 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4705014 | Шланг (A8) | 1 |
| 34 | 4705015 | Шланг (B8) | 1 |
| 35 | 4705016 | Шланг (A9) | 1 |
| 36 | 4705017 | Шланг (B9) | 1 |
| 37 | 4705018 | Шланг | 1 |
| 38 | 4705019 | Шланг (B3) | 1 |
| 39 | 4705020 | Шланг | 1 |
| 40 | 4705021 | Шланг (B4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
