Пилотные гидролинии (1-2) — HITACHI ZX27-3

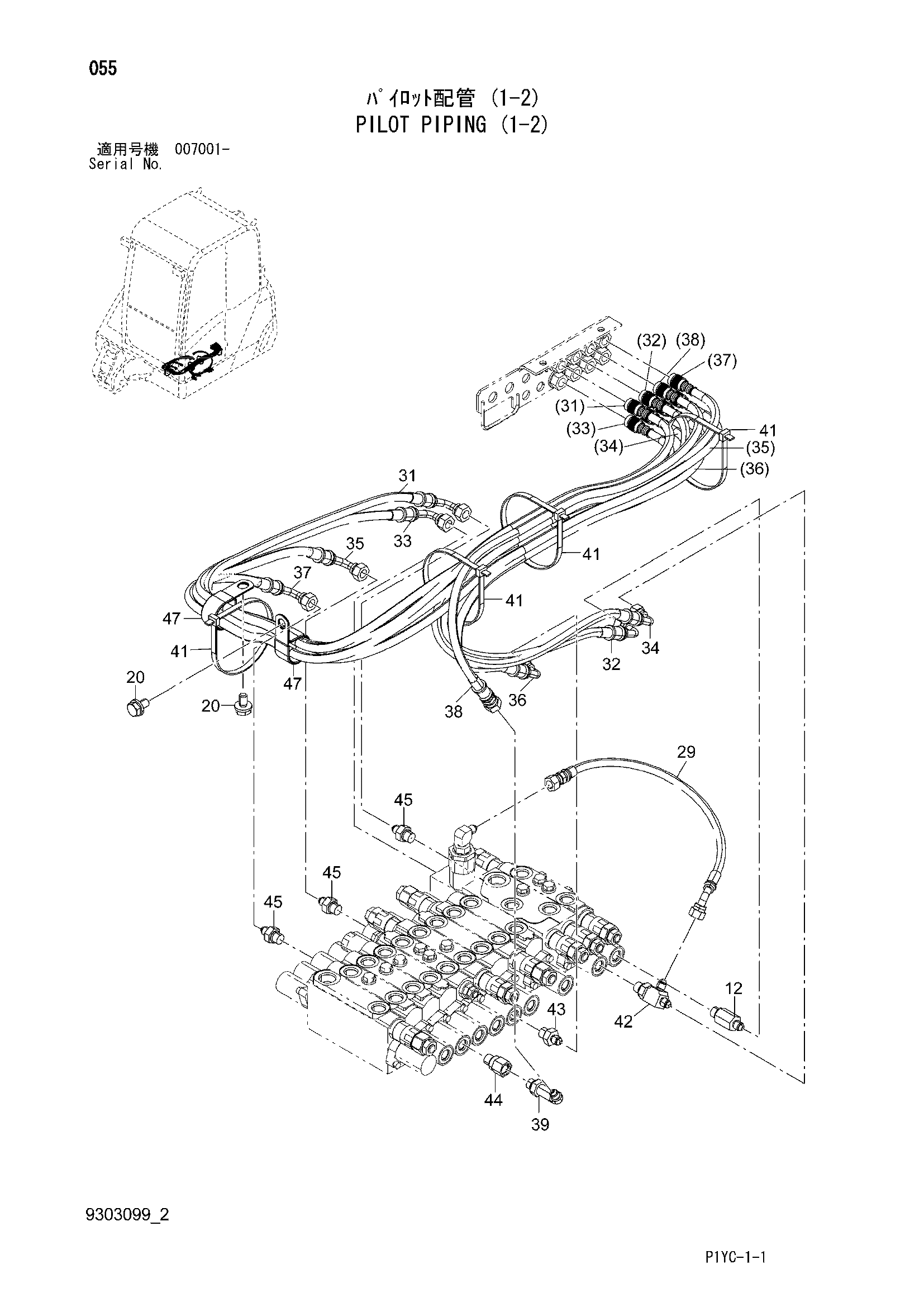

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4270517 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 20 | J271020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 29 | 4705058 | Пластиковый шланг | 1 |
| 31 | 4705060 | Шланг (1A, 15) | 1 |
| 32 | 4705061 | Шланг (1B, 16) | 1 |
| 33 | 4705062 | Шланг (2A, 23) | 1 |
| 34 | 4705063 | Шланг (2B, 24) | 1 |
| 35 | 4705064 | Шланг (5A, 26) | 1 |
| 36 | 4705065 | Шланг (5B, 25) | 1 |
| 37 | 4705066 | Шланг (8A, 18) | 1 |
| 38 | 4705067 | Шланг (8B, 17) | 1 |
| 39 | 4699208 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4323613 | Ленточный зажим | 4 |
| 42 | 4705544 | Тройник | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4705802 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4462701 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4299126 | Адаптер | 3 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4190291 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
