Пилотные гидролинии (2-1) — HITACHI ZX27-3

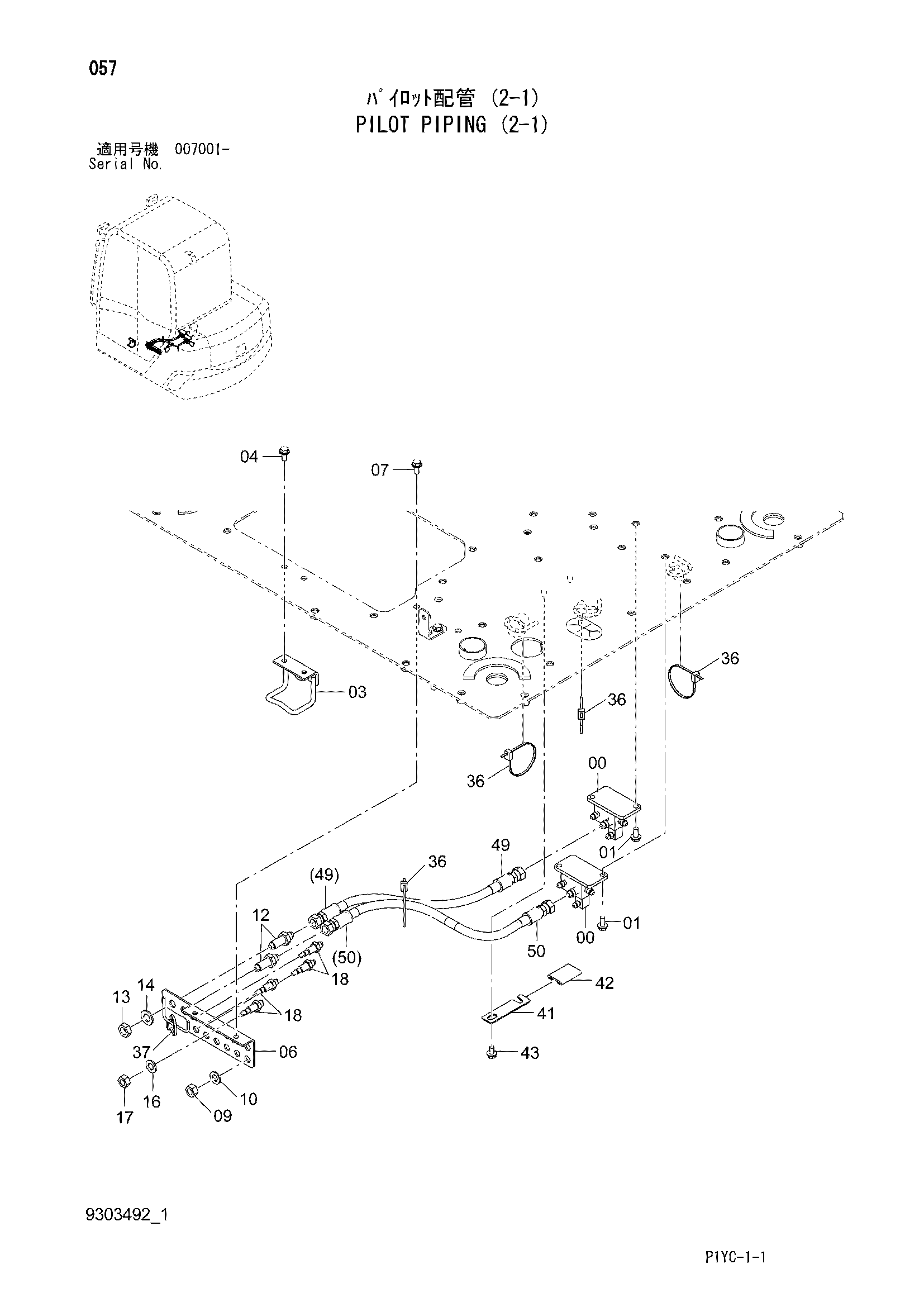

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX27-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653684 | Коллектор | 2 |
| 01 | J260820 | Болт с шайбой | 4 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 8117899 | Направляющая шланг | 1 |
| 04 | J260820 | Болт с шайбой | 2 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 8117898 | Кронштейн | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | J950012 | Гайка | 8 |
| 10 | A590112 | Плоская шайба | 8 |
| 12 | 4656269 | Адаптер | 2 |
| 13 | 4202531 | Гайка | 2 |
| 14 | A590114 | Плоская шайба | 2 |
| 16 | A590112 | Плоская шайба | 4 |
| 17 | J950012 | Гайка | 4 |
| 18 | 4653496 | Адаптер | 4 |
| 36 | 4323613 | Ленточный зажим | 4 |
| 37 | 4055311 | Ленточный зажим | 1 |
| 41 | 4613945 | Пластина | 1 |
| 42 | 4613947 | Резиновая прокладка | 1 |
| 43 | J260816 | Болт с шайбой | 2 |
| 43A | J900816 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 49 | 4708937 | Шланг (P) | 1 |
| 50 | 4708938 | Шланг (T) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX27-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
