Рама — HITACHI ZX260LCH-3G

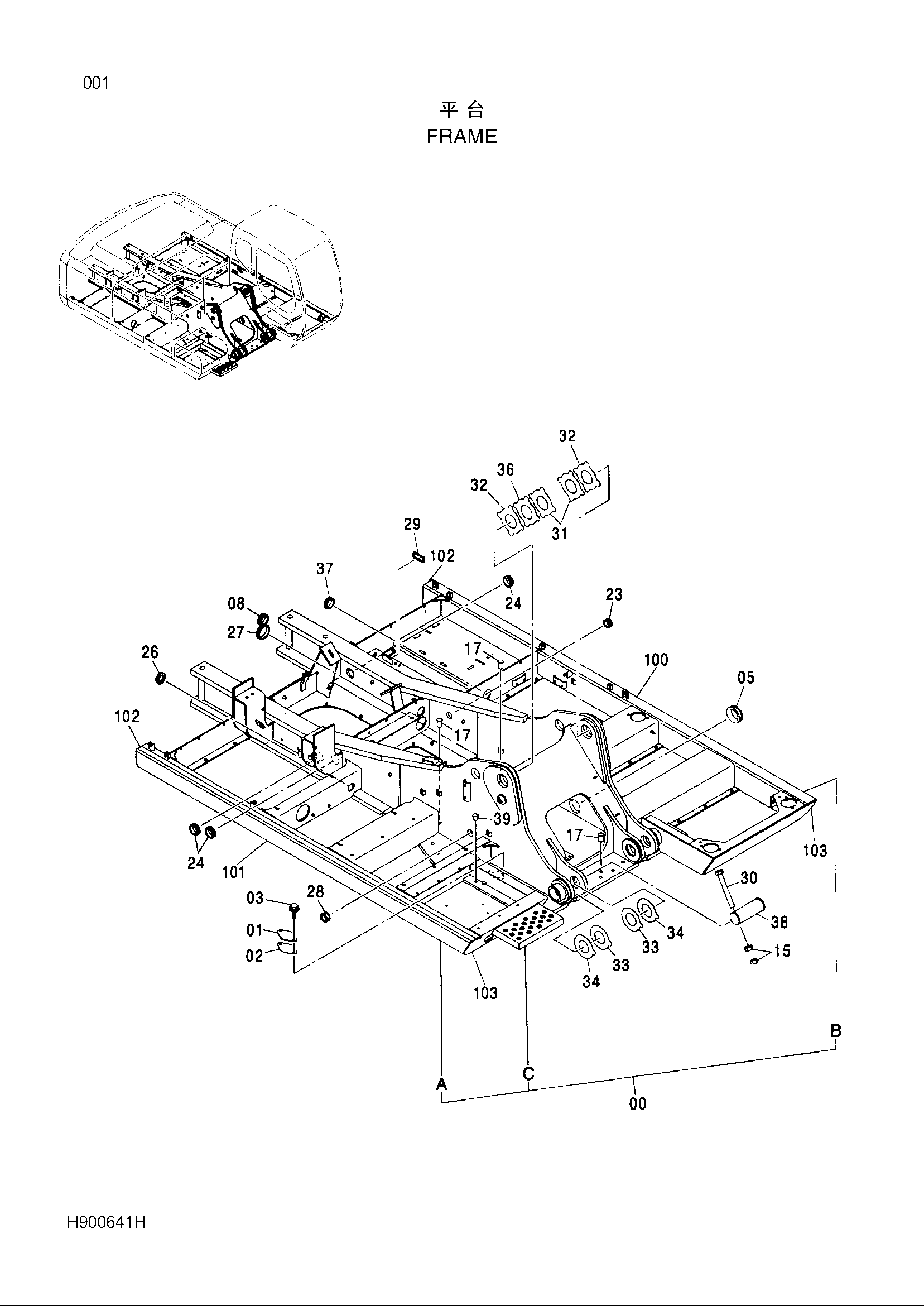

Заводская схема «Рама» для HITACHI ZX260LCH-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007056 | Рама основной | 1 |
| 00A | 3088960 | Трубка | 1 |
| 00B | 3088979 | Трубка | 1 |
| 00C | 3084653 | Ступень | 1 |
| 01 | 4255799 | Крышка | 1 |
| 02 | 4161735 | Манжета | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 05 | 4191977 | Резиновая втулка | 1 |
| 08 | 4208279 | Резиновая втулка | 1 |
| 15 | J950020 | Гайка | 4 |
| 17 | 4355382 | Установочный штифт | 3 |
| 23 | 4200176 | Резиновая втулка | 1 |
| 24 | 4255530 | Резиновая втулка | 3 |
| 26 | 4509404 | Резиновая втулка | 1 |
| 27 | 4345810 | Резиновая втулка | 1 |
| 28 | 4257181 | Резиновая втулка | 1 |
| 29 | 4430658 | Резиновая втулка | 1 |
| 30 | 4435126 | Стопорный палец | 2 |
| 31 | 4445638 | Упорная пластина 1.0mm | 2 |
| 32 | 4445639 | Упорная пластина 2.0mm | 2 |
| 33 | 4470743 | Упорная пластина 1.0mm | 4 |
| 34 | 4470744 | Упорная пластина 2.0mm | 4 |
| 36 | 4460372 | Упорная пластина 1.5mm | 1 |
| 37 | 4389040 | Резиновая втулка | 1 |
| 38 | 4359565 | Палец | 2 |
| 39 | 4719531 | Резиновая прокладка | 2 |
| 100 | H401187H | Защитный кожух | 1 |
| 101 | H401188H | Защитный кожух | 1 |
| 102 | H400405H | Пластина | 2 |
| 103 | H400404H | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX260LCH-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
