Пилотные гидролинии (J) — HITACHI ZX250W-3

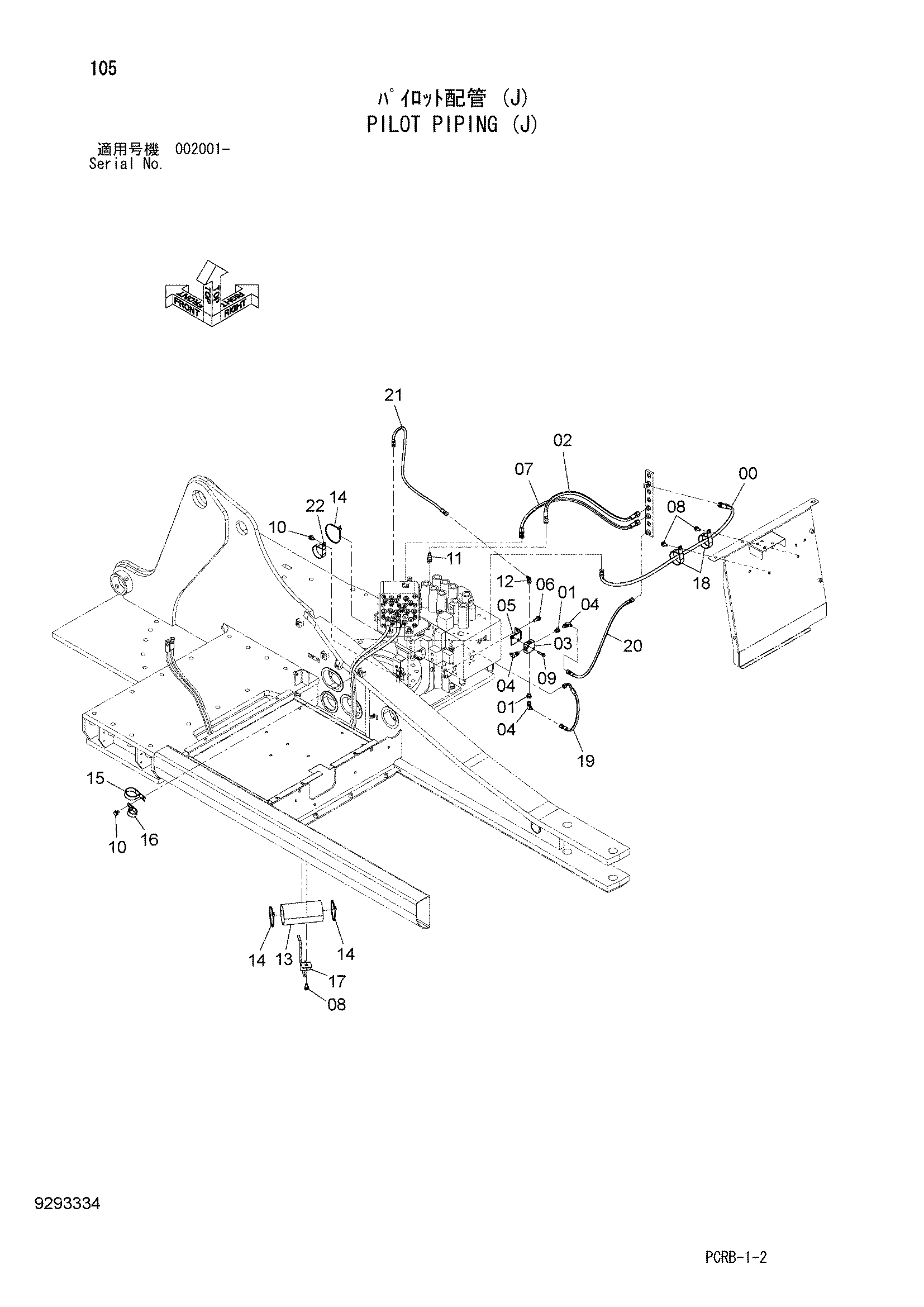

Заводская схема «Пилотные гидролинии (J)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656048 | Шланг | 1 |
| 01 | A885002 | Пробка | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4474672 | Шланг | 1 |
| 03 | 4411001 | Челночный клапан | 1 |
| 04 | A852322 | Угловой штуцер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 9764485 | Кронштейн | 1 |
| 06 | J271035 | Болт с шайбой | 2 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4474667 | Шланг | 1 |
| 08 | J271025 | Болт с шайбой | 3 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J260840 | Болт с шайбой | 2 |
| 09A | J900840 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A852233 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852222 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4453084 | Резиновая втулка | 1 |
| 14 | 4121859 | Ленточный зажим | 3 |
| 15 | 4193816 | Зажим | 1 |
| 16 | 4190291 | Зажим | 1 |
| 17 | 8110338 | Кронштейн | 1 |
| 18 | 4204136 | Зажим | 2 |
| 19 | 4659951 | Шланг | 1 |
| 20 | 4437292 | Шланг | 1 |
| 21 | 4656052 | Шланг | 1 |
| 22 | 4204135 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
