Пилотные гидролинии (C-1) — HITACHI ZX250W-3

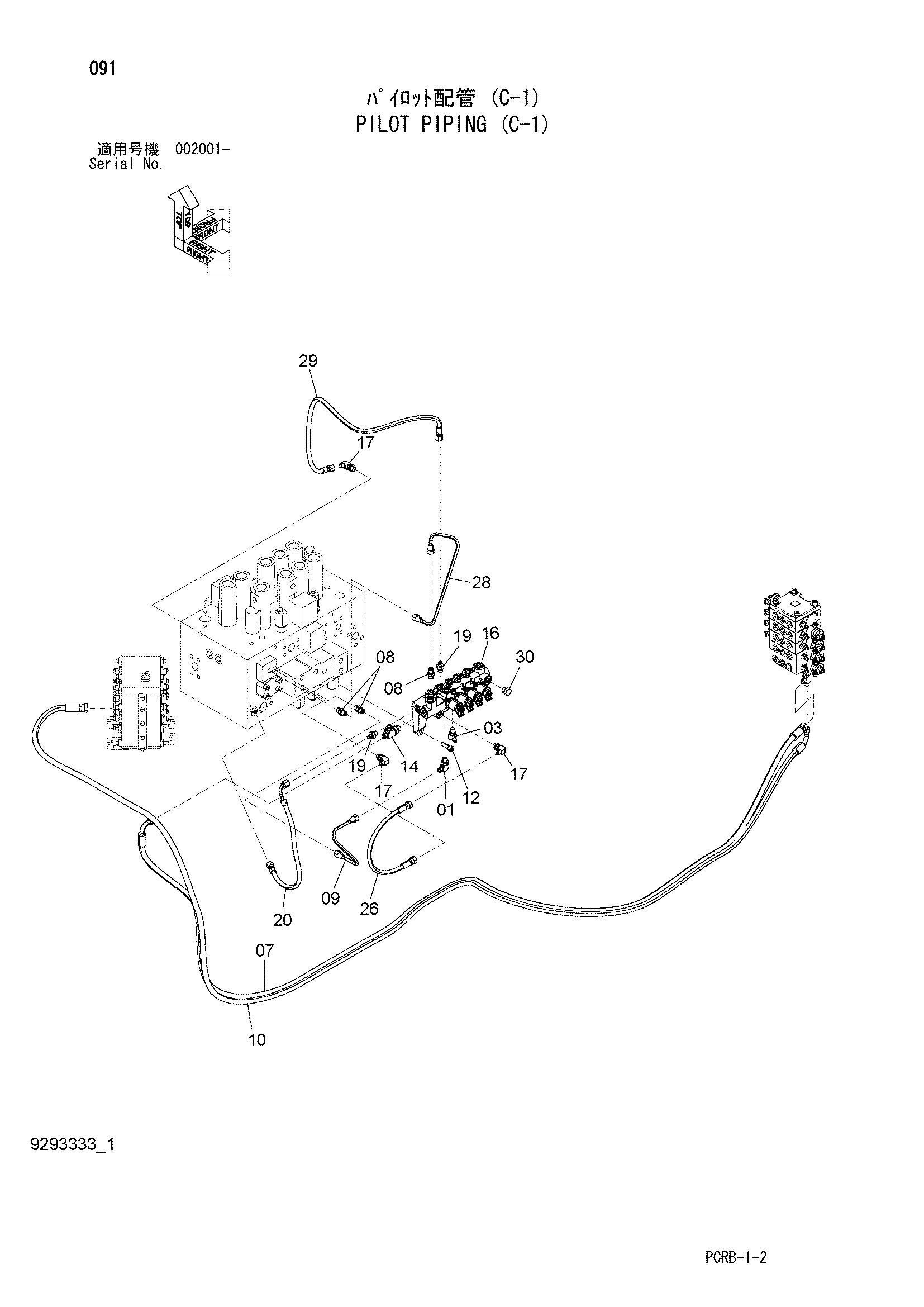

Заводская схема «Пилотные гидролинии (C-1)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4293950 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852222 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4665170 | Шланг | 1 |
| 08 | 4255304 | Штуцер трубки | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4625323 | Трубка | 1 |
| 10 | 4657527 | Шланг | 1 |
| 12 | J781030 | Болт с внутренним шестигранником | 2 |
| 14 | A852433 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9246518 | Электромагнитный клапан | 1 |
| 17 | A852322 | Угловой штуцер | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4672152 | Шланг | 1 |
| 26 | 4602050 | Шланг | 1 |
| 28 | 4639989 | Трубка | 1 |
| 29 | 4656051 | Шланг | 1 |
| 30 | A885002 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
