Трубопроводы системы смазки (рукоять)(наклон передний) — HITACHI ZX250W-3

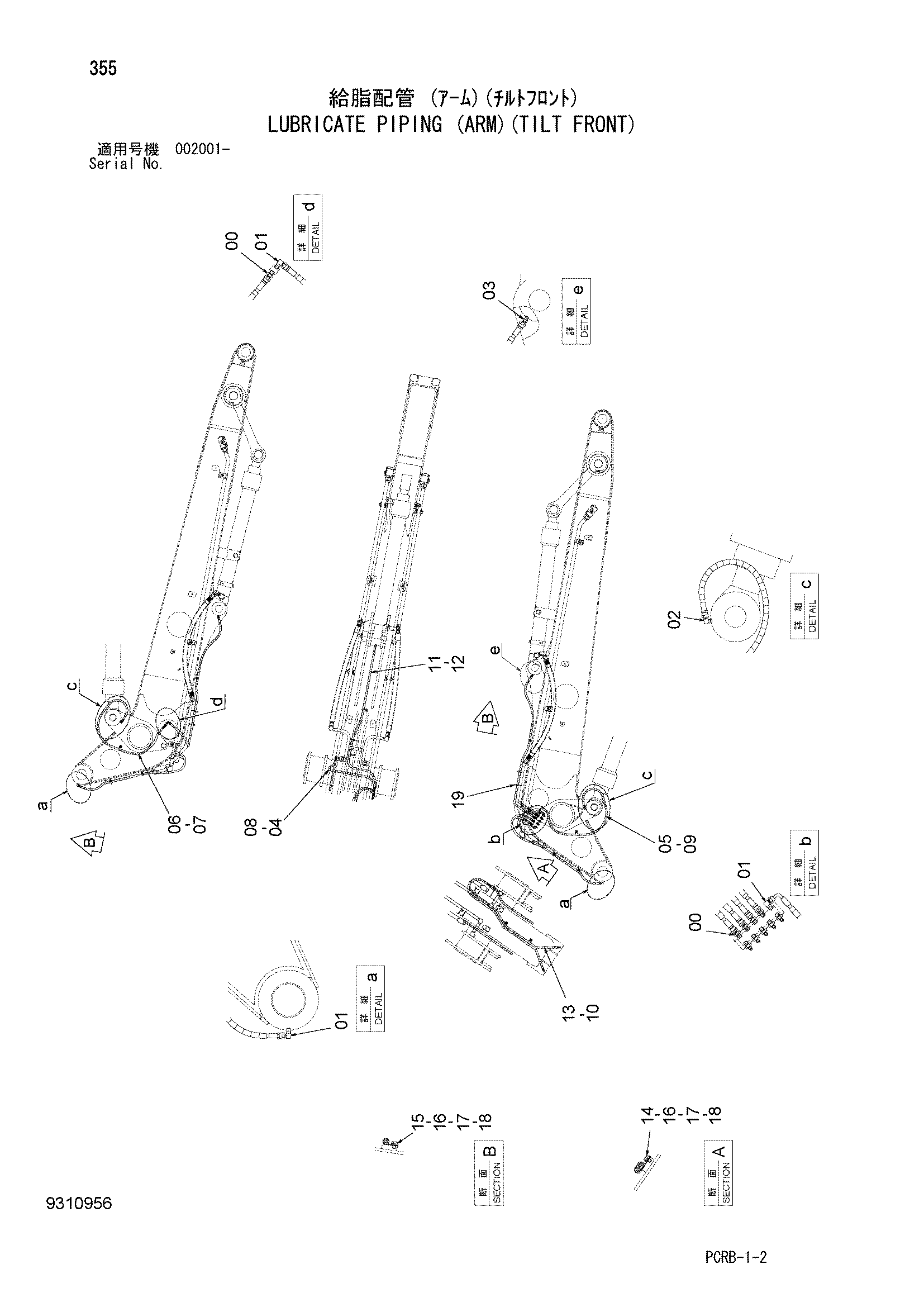

Заводская схема «Трубопроводы системы смазки (рукоять)(наклон передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 10 |
| 01 | 4154656 | Угловой штуцер | 4 |
| 02 | 4298746 | Угловой штуцер | 2 |
| 03 | 4298744 | Адаптер | 1 |
| 04 | 4451652 | Шланг | 1 |
| 05 | 4313254 | Шланг | 1 |
| 06 | 4625307 | Шланг | 1 |
| 07 | 4482831 | Защитный кожух | 1 |
| 08 | 4674680 | Защитный кожух | 1 |
| 09 | 4482833 | Защитный кожух | 1 |
| 10 | 4613717 | Защитный кожух | 2 |
| 11 | 4709962 | Шланг | 1 |
| 12 | 4709963 | Защитный кожух | 1 |
| 13 | 4627865 | Шланг | 2 |
| 14 | 4190282 | Зажим | 2 |
| 15 | 4190253 | Зажим | 3 |
| 16 | J901016 | Болт | 5 |
| 17 | A590910 | Пружинная шайба | 5 |
| 18 | A590110 | Плоская шайба | 5 |
| 19 | 4055311 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
