Каталог запчастей HITACHI
Поворот трубопроводы (стрела)(передний) — HITACHI ZX250W-3

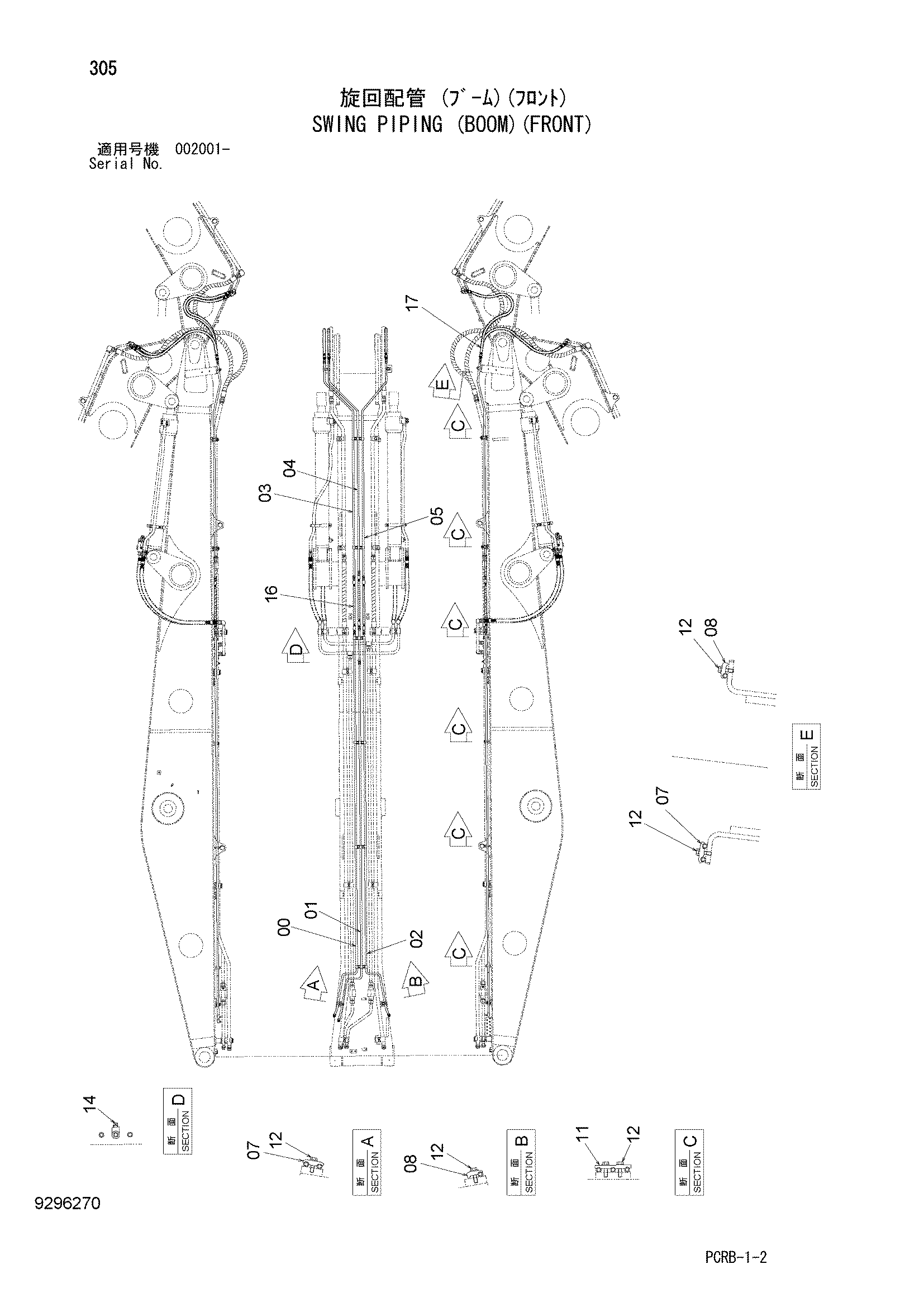

Заводская схема «Поворот трубопроводы (стрела)(передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114011 | Трубка | 1 |
| 01 | 8114012 | Трубка | 1 |
| 02 | 8114013 | Трубка | 1 |
| 03 | 8114014 | Трубка | 1 |
| 04 | 8114015 | Трубка | 1 |
| 05 | 8114016 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 2 |
| 08 | 4190124 | Хомут трубки | 2 |
| 11 | 4633602 | Хомут трубки | 6 |
| 12 | J271245 | Болт с шайбой | 16 |
| 12A | J901245 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 94-2023 | Пробка | 1 |
| 16 | 9292039 | Шланг в сборе | 3 |
| 16A | 4247581 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | 4435909 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
