Шланг защита от разрыва клапан трубопроводы (рукоять 4.5m)(передний) — HITACHI ZX250W-3

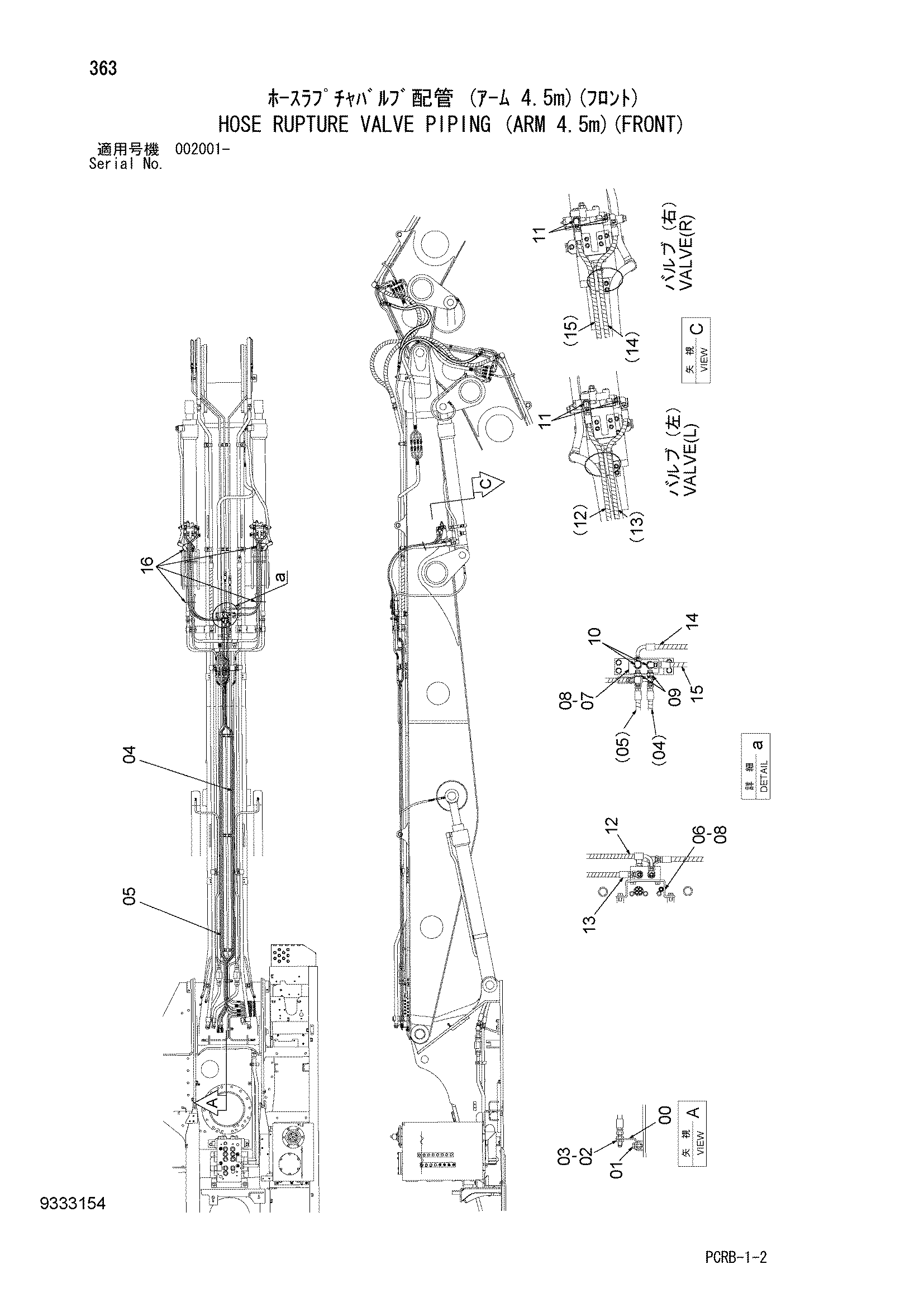

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять 4.5m)(передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4709642 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4202531 | Гайка | 2 |
| 03 | 4202532 | Адаптер | 2 |
| 04 | 9333157 | Шланг в сборе | 1 |
| 04A | 4734555 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 6 |
| 05 | 9333158 | Шланг в сборе | 1 |
| 05A | 4734554 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 6 |
| 06 | 4647784 | Кронштейн | 1 |
| 07 | 3106929 | Блок | 1 |
| 08 | J271025 | Болт с шайбой | 8 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | A852433 | Тройник | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 9333160 | Шланг в сборе | 1 |
| 12A | 4452375 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 3 |
| 13 | 9333159 | Шланг в сборе | 1 |
| 13A | 4478283 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 3 |
| 14 | 9305795 | Шланг в сборе | 1 |
| 14A | 4680022 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 3 |
| 15 | 9333161 | Шланг в сборе | 1 |
| 15A | 4734553 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 3 |
| 16 | 4055311 | Ленточный зажим | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
