Кондиционер (2)(тяга тип хигх-моунт кабина) — HITACHI ZX250W-3

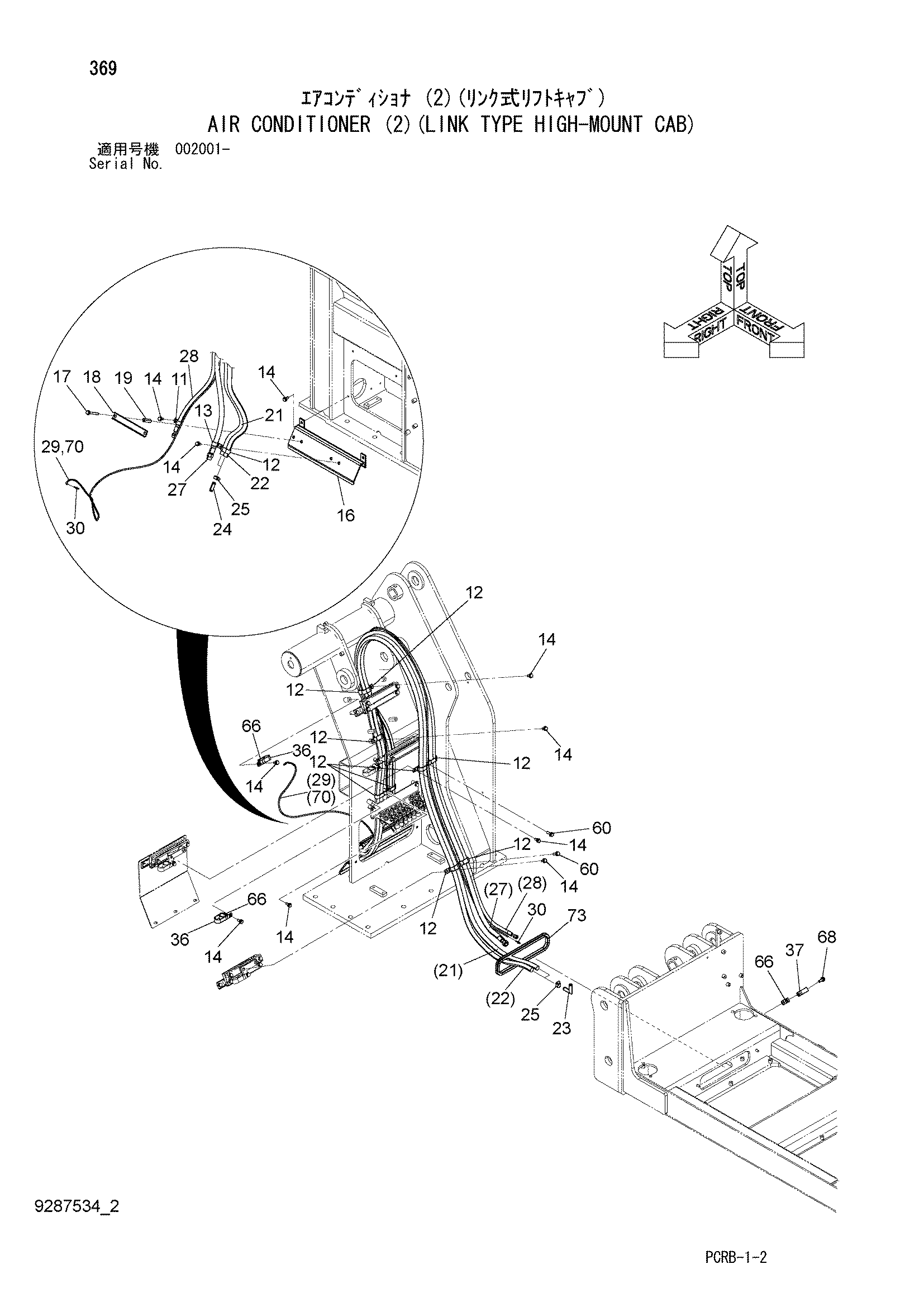

Заводская схема «Кондиционер (2)(тяга тип хигх-моунт кабина)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4190274 | Зажим | 1 |
| 12 | 4192034 | Зажим | 10 |
| 13 | 4190263 | Зажим | 1 |
| 14 | J271025 | Болт с шайбой | 11 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 7054516 | Кронштейн | 1 |
| 17 | J271090 | Болт с шайбой | 2 |
| 17A | J901090 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4465377 | Хомут шланга | 1 |
| 19 | 4437983 | Проставка | 2 |
| 21 | 9284835 | Водяной шланг | 1 |
| 21A | 4266930 | Водяной шланг | 1 |
| 21B | 4446406 | Защитный кожух | 9 |
| 22 | 9284836 | Водяной шланг | 1 |
| 22A | 4447625 | Водяной шланг | 1 |
| 22B | 4446406 | Защитный кожух | 9 |
| 23 | 4394036 | Соединение трубка | 2 |
| 24 | 4347396 | Соединение трубка | 2 |
| 25 | 4514699 | Хомут шланга | 4 |
| 27 | 4670547 | Шланг | 1 |
| 28 | 4670549 | Шланг | 1 |
| 29 | 4207832 | Виниловый шланг | 1 |
| 30 | 4254237 | Соединение | 2 |
| 36 | 4470169 | Зажим | 2 |
| 37 | 4190264 | Зажим | 1 |
| 60 | J271035 | Болт с шайбой | 2 |
| 60A | J901035 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 66 | 4190264 | Зажим | 3 |
| 68 | J271030 | Болт с шайбой | 1 |
| 68A | J901030 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 70 | 4677189 | Трубка корругатед | 1 |
| 73 | 4625550 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
