Аир-суспенсион сиденье (с отопитель)[NZ] — HITACHI ZX250W-3
Заводская схема «Аир-суспенсион сиденье (с отопитель)[NZ]» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

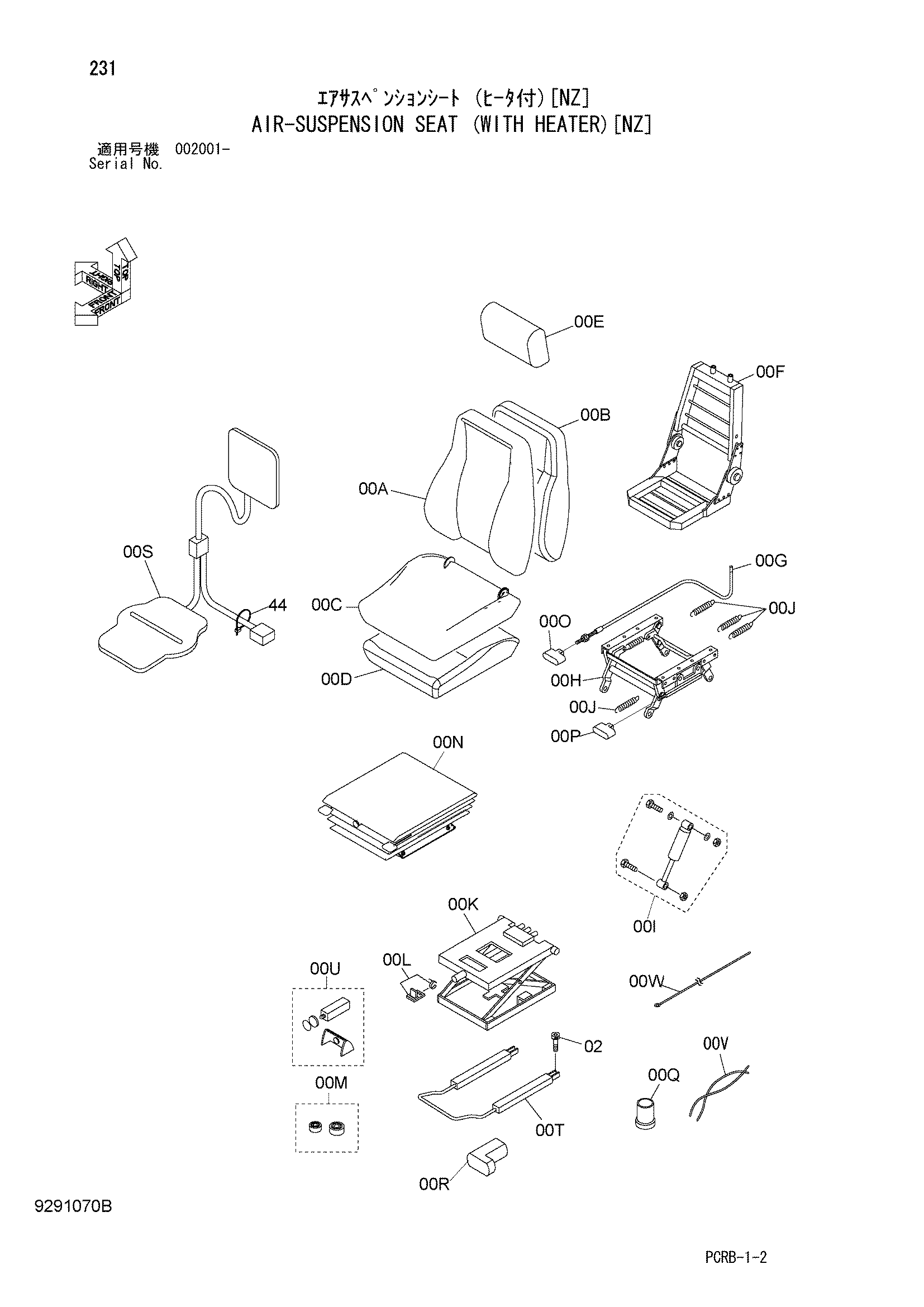

![Схема Аир-суспенсион сиденье (с отопитель)[NZ] HITACHI ZX250W-3](/catalog-drawings/1b/1bcdecee-a2d7-4e74-9cb7-c2ec0803eeb7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4644536 | Сиденье | 1 |
| 00A | 4660710 | C0VER | 1 |
| 00B | 4660717 | Накладка | 1 |
| 00C | 4660719 | Крышка | 1 |
| 00D | 4392798 | Накладка | 1 |
| 00E | 4660721 | Лест | 1 |
| 00F | 4660720 | Рама | 1 |
| 00G | 4370198 | Трос | 1 |
| 00H | 4607311 | Стойка | 1 |
| 00I | 4660724 | Амортизатор | 1 |
| 00J | 4392802 | Пружина | 1 |
| 00K | 4660725 | Подвеска | 1 |
| 00L | 4660727 | Ограничитель | 1 |
| 00M | 4660728 | Подшипник | 1 |
| 00N | 4660729 | Пластина | 1 |
| 00O | 4610641 | Рукоятка | 1 |
| 00P | 4610640 | Рукоятка | 1 |
| 00Q | 4660730 | Пружина | 1 |
| 00R | 4660731 | Компрессор | 1 |
| 00S | 4607309 | Отопитель элемент | 1 |
| 00T | 4607638 | Ползун | 1 |
| 00U | 4660732 | Клапан | 1 |
| 00V | 4660733 | Трубка | 1 |
| 00W | 4666059 | Трос | 1 |
| 02 | M340825 | Болт с внутренним шестигранником | 4 |
| 44 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
