Поворот трубопроводы (стрела)(наклон передний) — HITACHI ZX250W-3

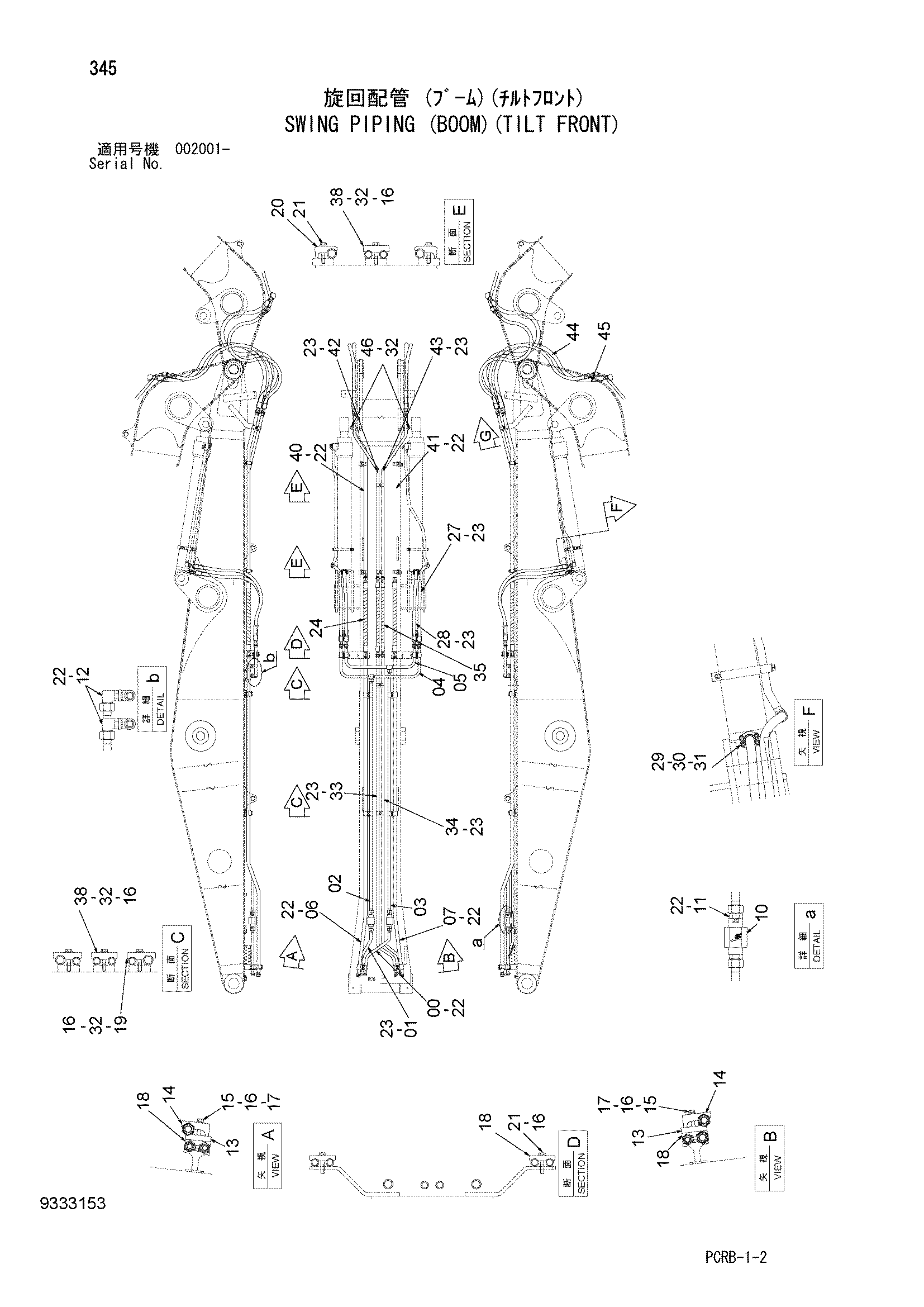

Заводская схема «Поворот трубопроводы (стрела)(наклон передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120557 | Трубка | 1 |
| 01 | 8120558 | Трубка | 1 |
| 02 | 8120559 | Трубка | 1 |
| 03 | 8120560 | Трубка | 1 |
| 04 | 8120561 | Трубка | 1 |
| 05 | 8120892 | Трубка | 1 |
| 06 | 4189858 | Хомут трубки | 7 |
| 07 | 4190124 | Хомут трубки | 7 |
| 08 | 94-2023 | Пробка | 1 |
| 09 | J271245 | Болт с шайбой | 14 |
| 09A | J901245 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 9292039 | Шланг в сборе | 3 |
| 10A | 4247581 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | 4435909 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
