Дренажные трубопроводы — HITACHI ZX250W-3

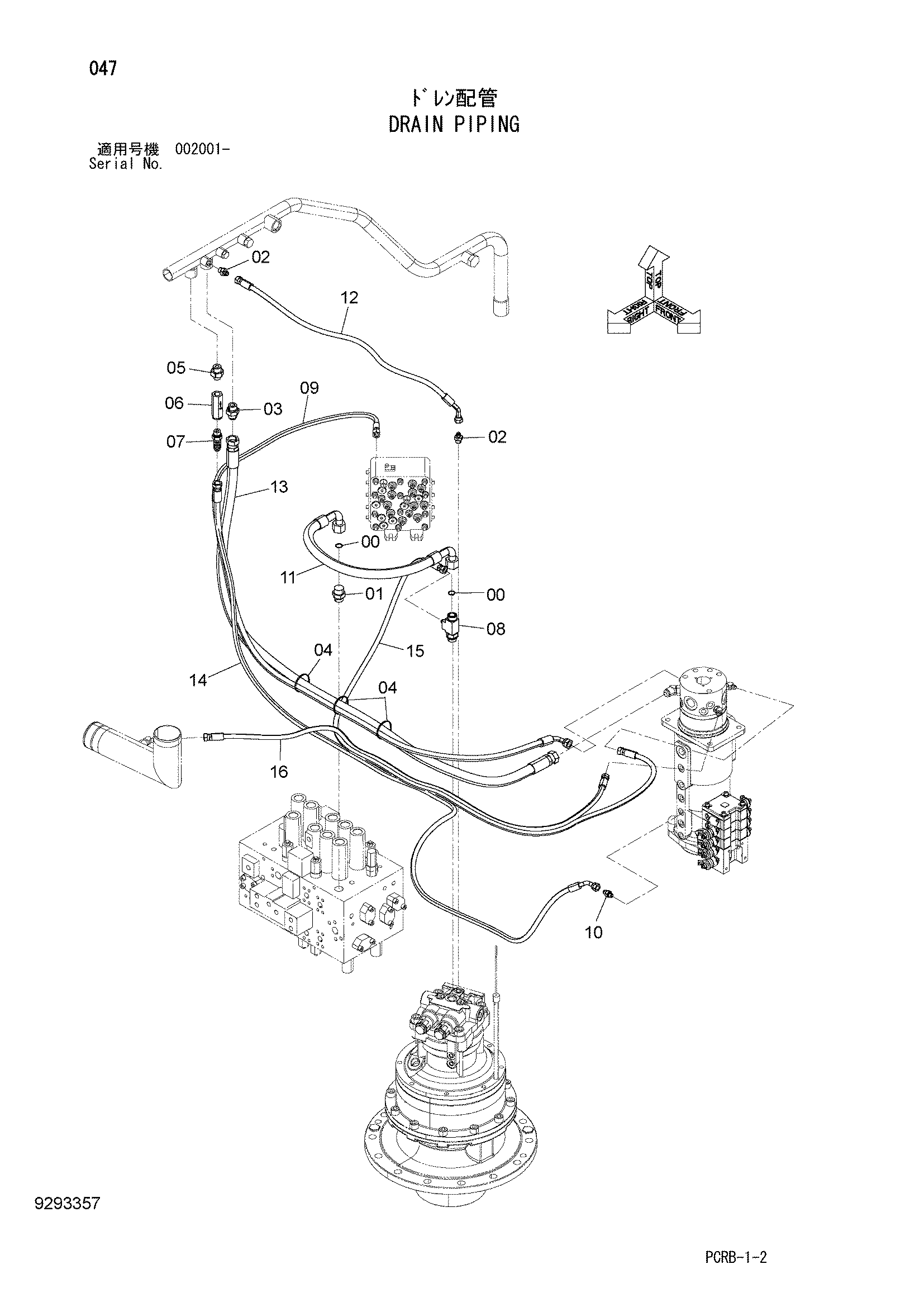

Заводская схема «Дренажные трубопроводы» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4187308 | Уплотнительное кольцо | 2 |
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852166 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4055312 | Ленточный зажим | 3 |
| 05 | 4364343 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 05B | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4651731 | Обратный клапан | 1 |
| 07 | A852444 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4277008 | Тройник | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4652254 | Шланг | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4687898 | Шланг | 1 |
| 12 | 4687900 | Шланг | 1 |
| 13 | 4687901 | Шланг | 1 |
| 14 | 4687905 | Шланг | 1 |
| 15 | 4687907 | Шланг | 1 |
| 16 | 4687908 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
