Основные гидролинии (2) — HITACHI ZX250W-3

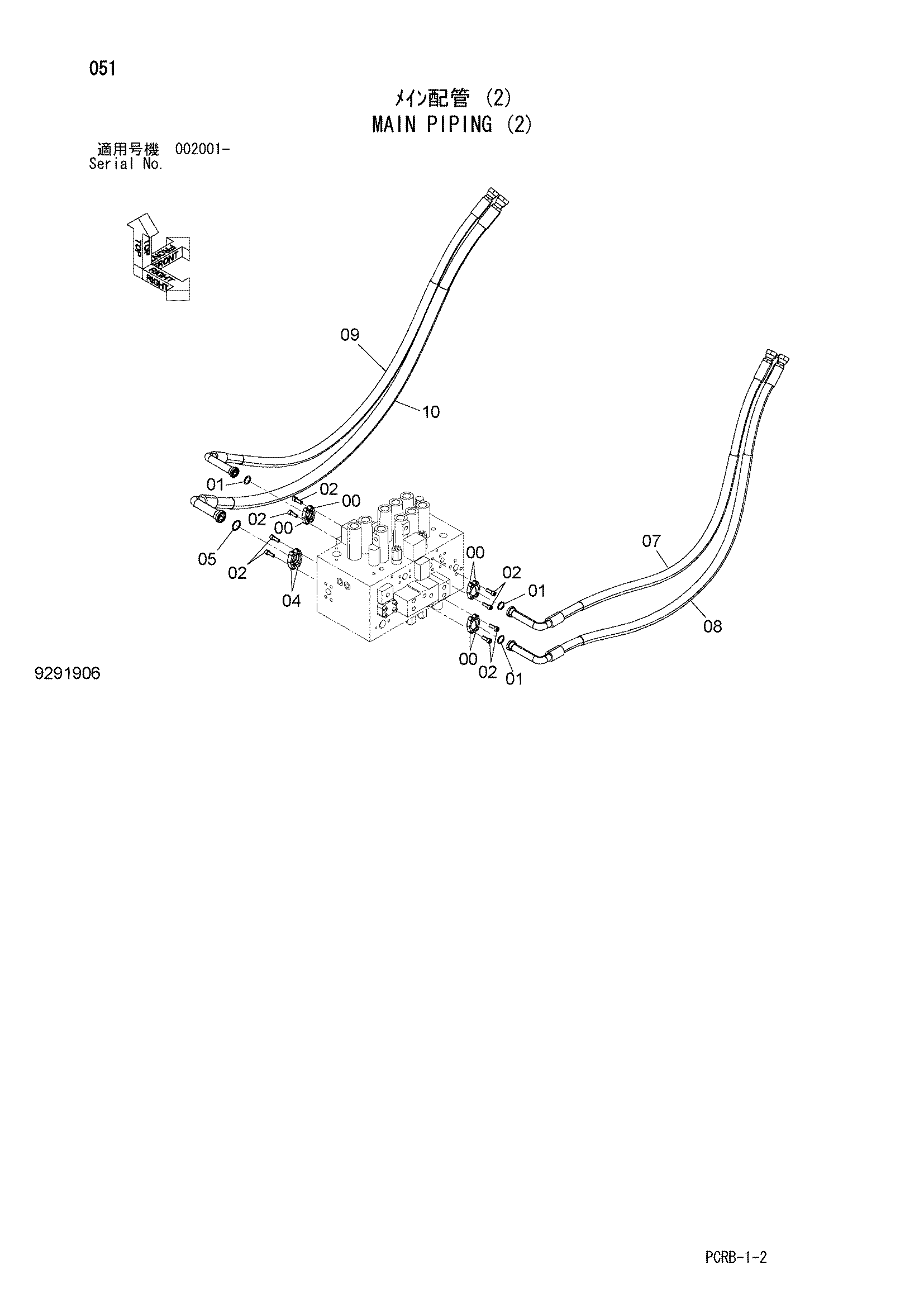

Заводская схема «Основные гидролинии (2)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 6 |
| 01 | 971489 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 04 | 962453 | Разъёмный фланец | 2 |
| 05 | 966993 | Уплотнительное кольцо | 1 |
| 07 | 9254328 | В сборе шланг | 1 |
| 07A | 4327294 | Защитный кожух | 4 |
| 07B | 4628974 | Шланг | 1 |
| 08 | 9291857 | В сборе шланг | 1 |
| 08A | 4685728 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 4 |
| 09 | 9291858 | В сборе шланг | 1 |
| 09A | 4685729 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 5 |
| 10 | 9291856 | В сборе шланг | 1 |
| 10A | 4685727 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
