Электрооборудование (B)[JPN] — HITACHI ZX250W-3
Заводская схема «Электрооборудование (B)[JPN]» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

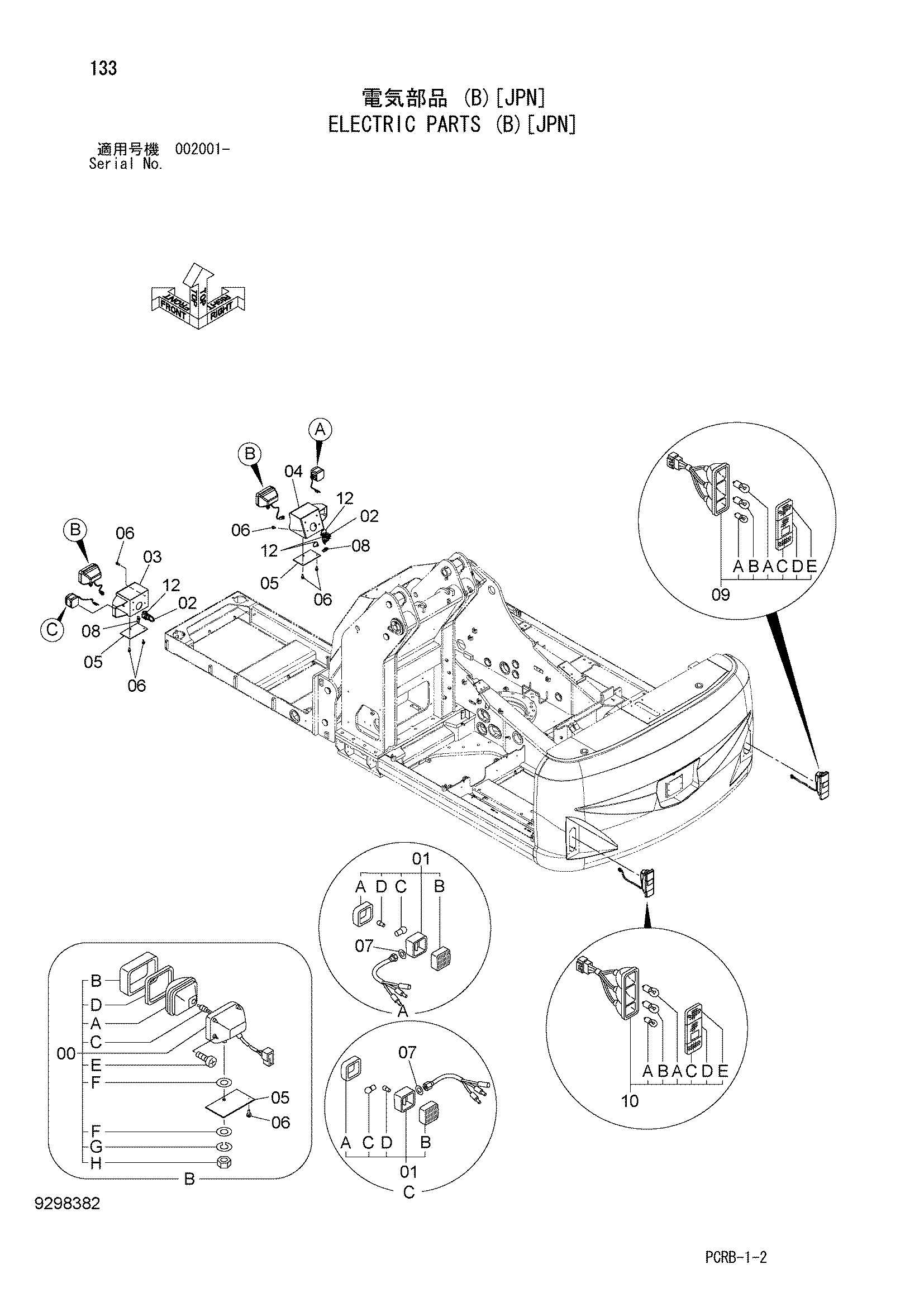

![Схема Электрооборудование (B)[JPN] HITACHI ZX250W-3](/catalog-drawings/ca/ca2b52c3-c5b0-417e-8be7-1cf188656454.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436232 | Фара | 2 |
| 00A | 4434678 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4434679 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307027 | Винт | 4 |
| 00F | A590114 | Плоская шайба | 2 |
| 00G | A590914 | Пружинная шайба | 1 |
| 00H | J952014 | Гайка | 1 |
| 01 | 4647522 | Фонарь передний | 2 |
| 01A | 4661233 | Рассеиватель | 1 |
| 01B | 4661234 | Рассеиватель | 1 |
| 01C | 4295341 | Лампа | 1 |
| 01D | 4661235 | Лампа | 1 |
| 02 | 4646573 | Жгут проводов | 2 |
| 03 | 6026824 | Крышка | 1 |
| 04 | 6024434 | Крышка | 1 |
| 05 | 4650310 | Пластина | 2 |
| 06 | J271030 | Болт с шайбой | 12 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A590112 | Плоская шайба | 2 |
| 08 | 4610592 | Кронштейн | 2 |
| 09 | 4649160 | Фонарь задний | 1 |
| 09A | 4661236 | Лампа | 2 |
| 09B | 4661237 | Лампа | 1 |
| 09C | 4661241 | Рассеиватель | 1 |
| 09D | 4661242 | Рассеиватель | 1 |
| 09E | 4661243 | Рассеиватель | 1 |
| 10 | 4649402 | Фонарь задний | 1 |
| 10A | 4661236 | Лампа | 2 |
| 10B | 4661237 | Лампа | 1 |
| 10C | 4661238 | Рассеиватель | 1 |
| 10D | 4661239 | Ленс (правый) | 1 |
| 10E | 4661240 | Рассеиватель | 1 |
| 12 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
