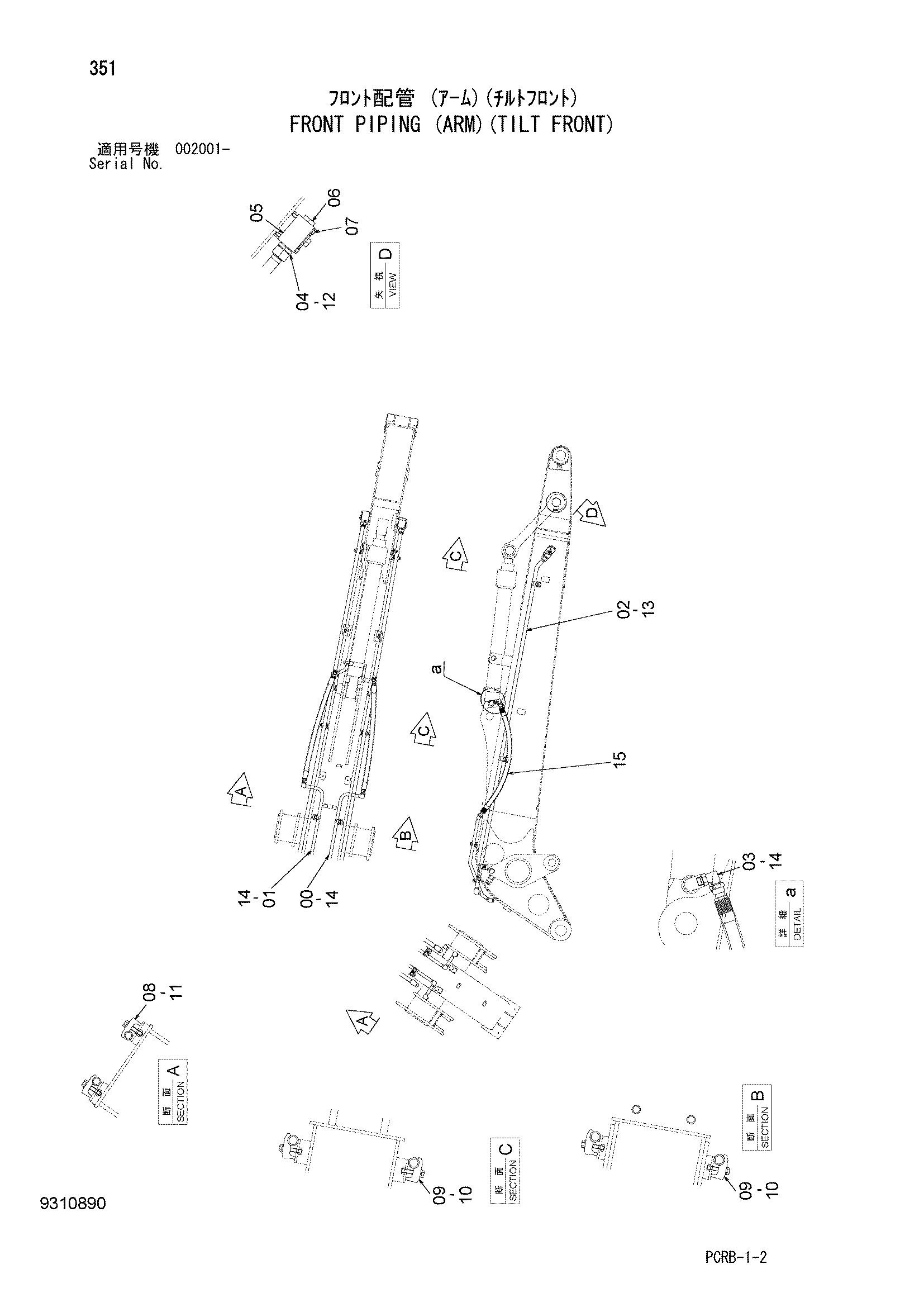

Гидролинии рабочего оборудования (рукоять)(наклон передний) — HITACHI ZX250W-3
Заводская схема «Гидролинии рабочего оборудования (рукоять)(наклон передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120547 | Трубка | 1 |
| 01 | 8120548 | Трубка | 1 |
| 02 | 8120922 | Трубка | 2 |
| 03 | A853366 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4205196 | Адаптер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4447675 | Запорный клапан | 2 |
| 06 | A885008 | Пробка | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | J271085 | Болт с шайбой | 4 |
| 07A | J901085 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4190126 | Хомут трубки | 4 |
| 09 | 4190127 | Хомут трубки | 6 |
| 10 | J271265 | Болт с шайбой | 6 |
| 10A | J901265 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271260 | Болт с шайбой | 4 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4187329 | Уплотнительное кольцо | 2 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | 4187308 | Уплотнительное кольцо | 6 |
| 15 | 4307345 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
