Поворот трубопроводы (рукоять)(наклон передний) — HITACHI ZX250W-3

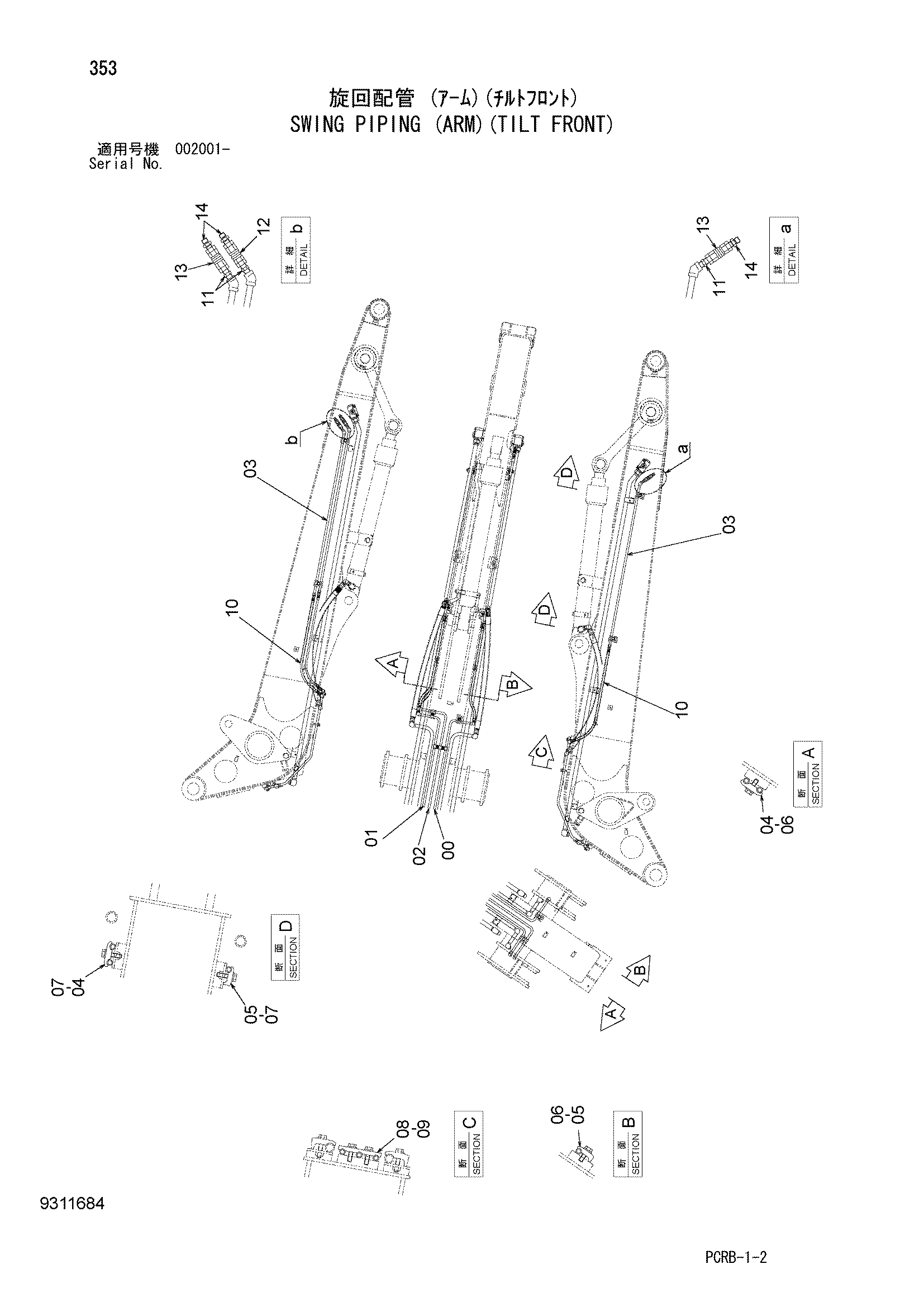

Заводская схема «Поворот трубопроводы (рукоять)(наклон передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120544 | Трубка | 1 |
| 01 | 8120545 | Трубка | 1 |
| 02 | 8120546 | Трубка | 1 |
| 03 | 8110613 | Трубка | 3 |
| 04 | 4189858 | Хомут трубки | 4 |
| 05 | 4190124 | Хомут трубки | 4 |
| 06 | J271240 | Болт с шайбой | 4 |
| 06A | J901240 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271250 | Болт с шайбой | 4 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4633602 | Хомут трубки | 1 |
| 09 | J271245 | Болт с шайбой | 2 |
| 09A | J901245 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4674208 | Шланг | 3 |
| 11 | 94-1702 | Адаптер | 3 |
| 12 | 4232933 | Самоуплотняющееся соединение | 1 |
| 12A | 4644532 | Пылезащитный колпачок | 1 |
| 12B | 4644533 | Пылезащитный колпачок | 1 |
| 13 | 4059552 | Самоуплотняющееся соединение | 2 |
| 13A | 4644532 | Пылезащитный колпачок | 1 |
| 13B | 4644533 | Пылезащитный колпачок | 1 |
| 14 | 94-1302 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
