Гидроцилиндр. аутригер — HITACHI ZX250W-3

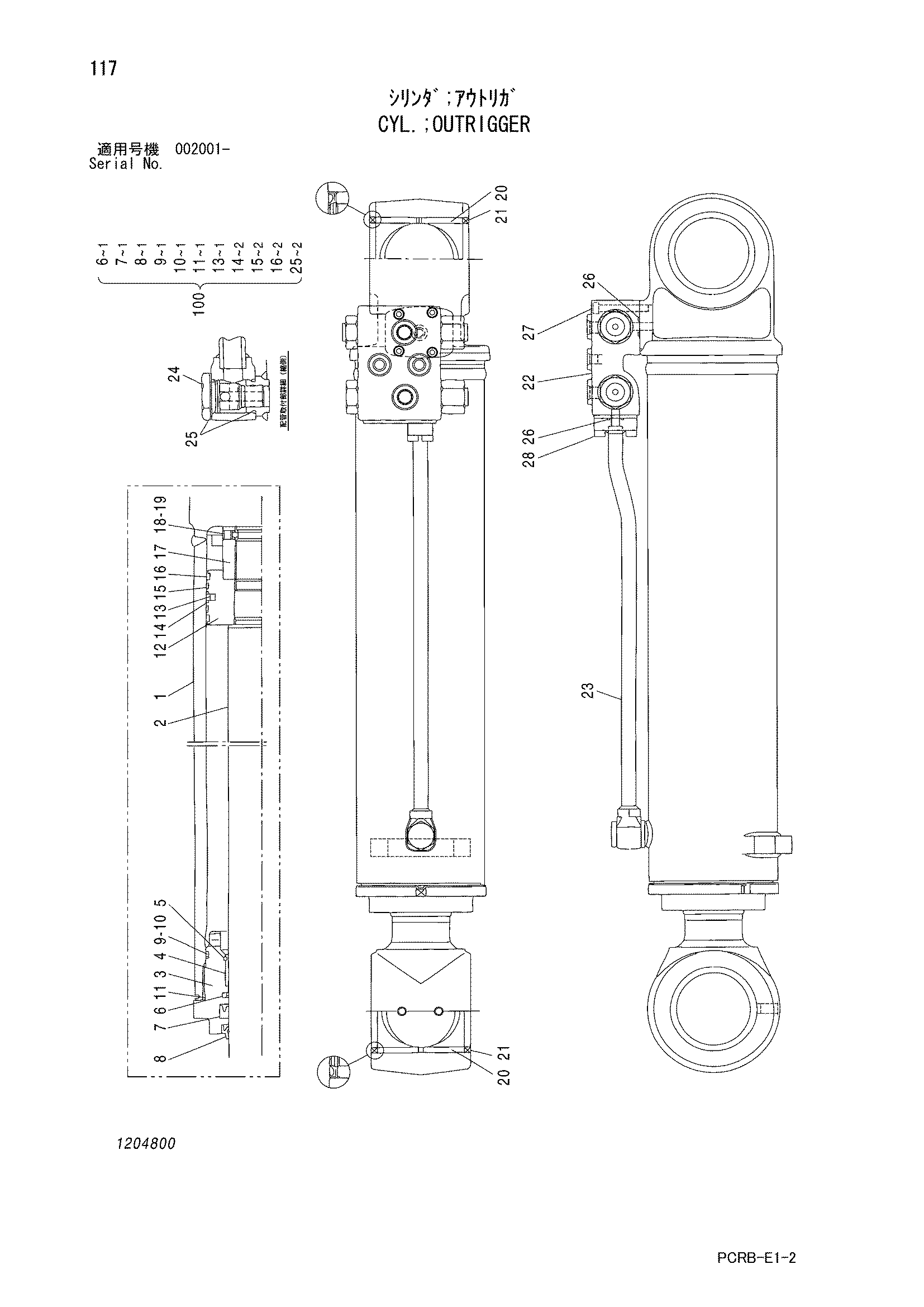

Заводская схема «Гидроцилиндр. аутригер» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4697173 | Гидроцилиндр. аутригер | 1 | |
| 1 | 1204801 | Трубка гидроцилиндр в сборе | 1 |
| 1B | 1204704 | Втулка пальца | 1 |
| 2 | 1204702 | Шток поршня в сборе | 1 |
| 2B | 1204704 | Втулка пальца | 1 |
| 3 | 1204706 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0408804 | Кольцо | 1 |
| 7 | 0789311 | U-образная манжета | 1 |
| 8 | 0666806 | Грязесъёмное кольцо | 1 |
| 9 | A811120 | Уплотнительное кольцо | 1 |
| 10 | 0863204 | Опорное кольцо | 1 |
| 11 | A810125 | Уплотнительное кольцо | 1 |
| 12 | 1204703 | Поршень | 1 |
| 13 | 0223706 | Уплотнение кольцо | 1 |
| 14 | 0496706 | Опорное кольцо | 2 |
| 15 | 0737506 | Направляющее кольцо | 2 |
| 16 | 0223713 | Кольцо | 2 |
| 17 | 0814209 | Гайка | 1 |
| 18 | 0309011 | Установочный винт | 1 |
| 19 | 0111707 | Стальной шарик | 1 |
| 21 | 4067901 | Пылезащитное уплотнение | 4 |
| 22 | 9258785 | Обратный клапан | 1 |
| 23 | 1204707 | Трубка в сборе | 1 |
| 24 | 0854209 | Пробка | 1 |
| 25 | 4028265 | Уплотнительное кольцо | 2 |
| 26 | 4506416 | Уплотнительное кольцо | 2 |
| 27 | 0807717 | Болт с внутренним шестигранником | 4 |
| 28 | M340825 | Болт с внутренним шестигранником | 4 |
| 100 | 4705184 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
