Тормоз трубопроводы (2)(верхняя платформа) — HITACHI ZX250W-3

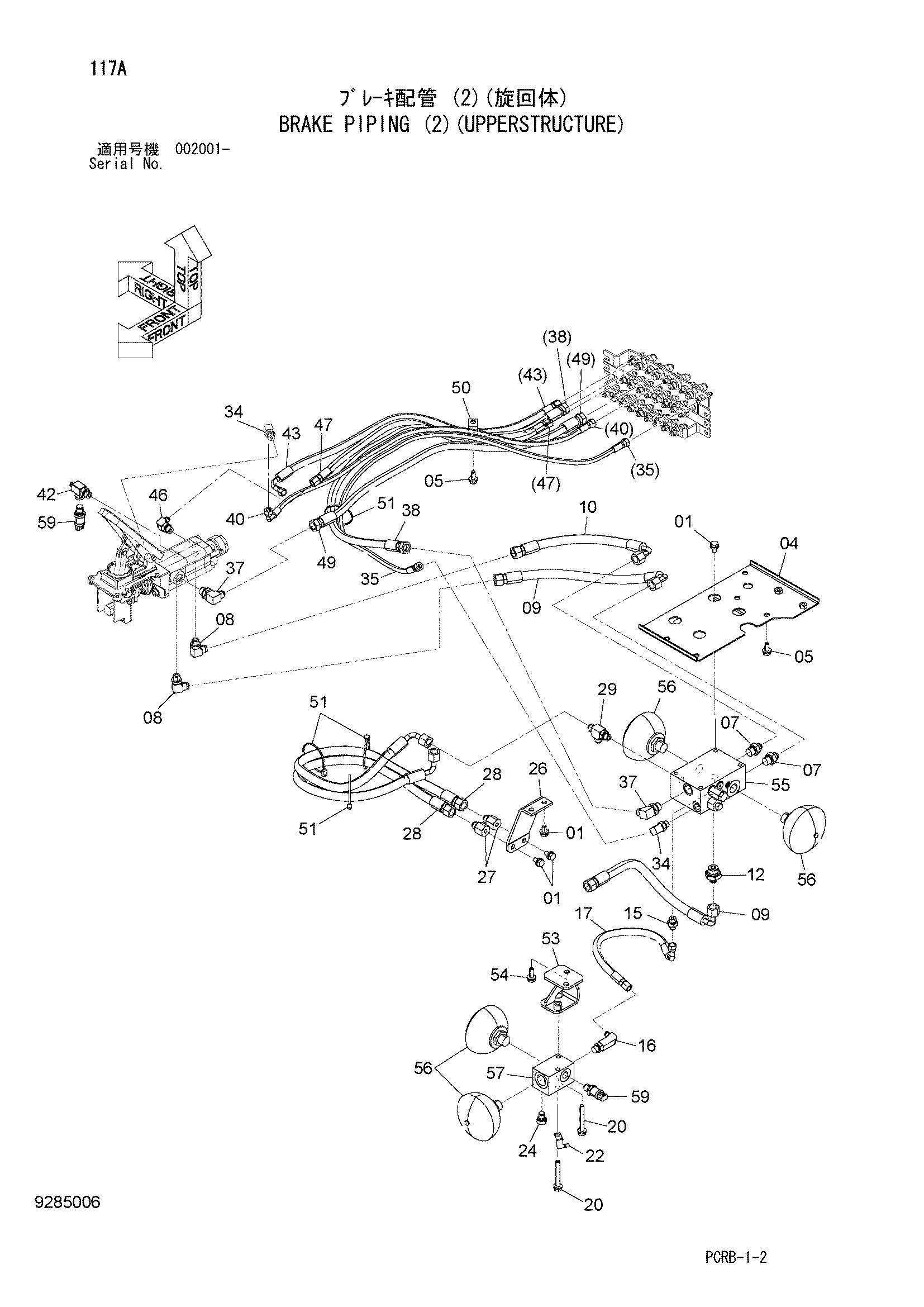

Заводская схема «Тормоз трубопроводы (2)(верхняя платформа)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271020 | Болт с шайбой | 8 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 7054012 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 6 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | A852144 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852334 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4402709 | Шланг | 2 |
| 10 | 4344606 | Шланг | 1 |
| 12 | 4279302 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4277650 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4678483 | Шланг | 1 |
| 20 | J271080 | Болт с шайбой | 2 |
| 20A | J901080 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4402599 | Кронштейн | 1 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4678269 | Кронштейн | 1 |
| 27 | 4667681 | Пробка | 2 |
| 28 | 4674137 | Шланг | 2 |
| 29 | 4426145 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852332 | Угловой штуцер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4678484 | Шланг | 1 |
| 37 | A852344 | Угловой штуцер | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4678482 | Шланг | 1 |
| 40 | 4678487 | Шланг | 1 |
| 42 | 4632991 | Тройник | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4678485 | Шланг | 1 |
| 46 | A852333 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4678486 | Шланг | 1 |
| 49 | 4678488 | Шланг | 1 |
| 50 | 4190282 | Зажим | 1 |
| 51 | 4055312 | Ленточный зажим | 4 |
| 53 | 8113253 | Кронштейн | 1 |
| 54 | J271030 | Болт с шайбой | 2 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 4674483 | Клапан | 1 |
| 56 | 4459332 | Гидроаккумулятор | 4 |
| 57 | 4651255 | Коллектор блок | 1 |
| 59 | 4436271 | Датчик давления | 2 |
| 59A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
