Шланг защита от разрыва клапан трубопроводы (рукоять 5.5m)(передний) — HITACHI ZX250W-3

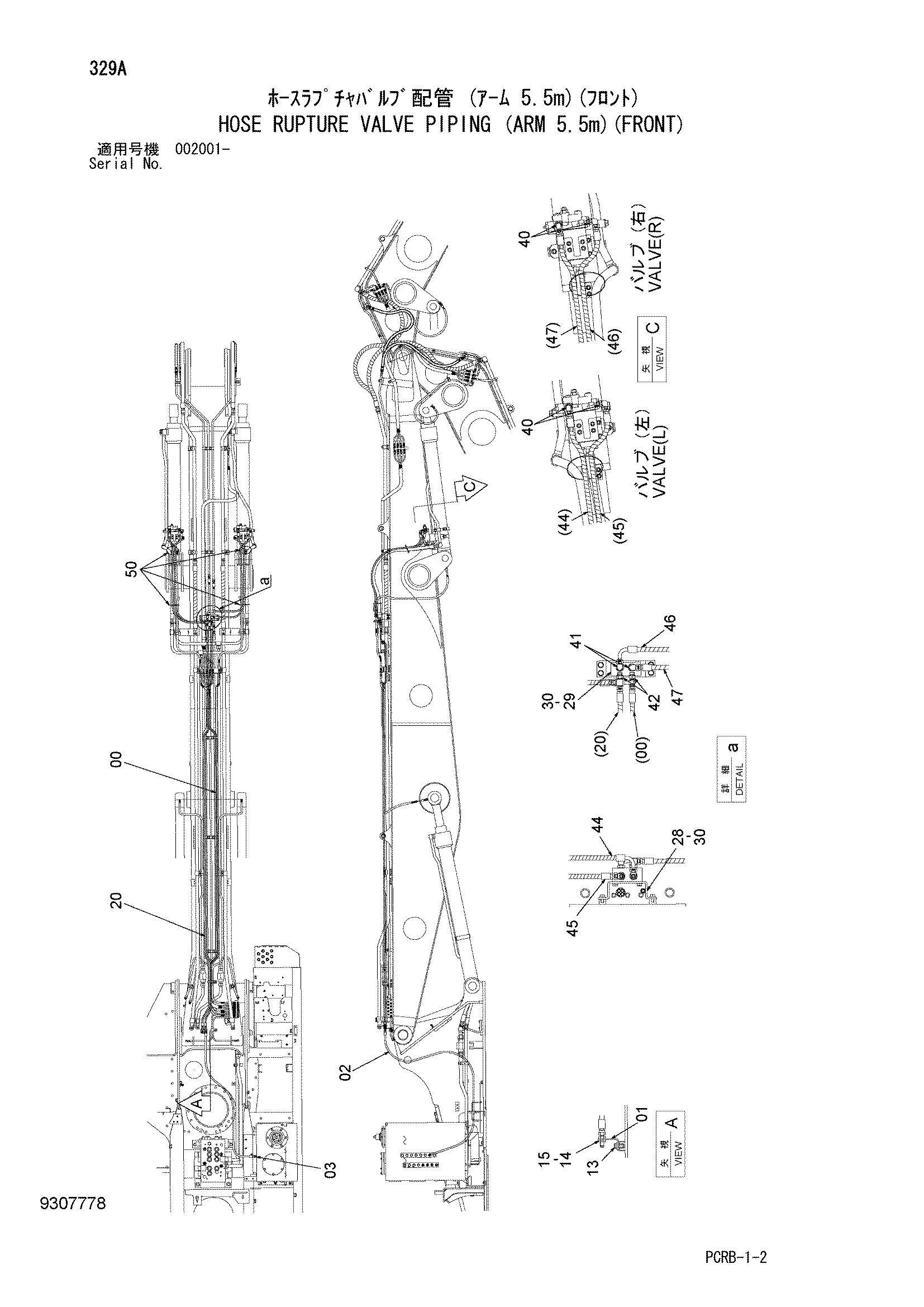

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять 5.5m)(передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9310574 | Шланг в сборе | 1 |
| 00A | 4709643 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 8 |
| 01 | 4709642 | Кронштейн | 1 |
| 02 | 9276105 | Шланг в сборе | 1 |
| 02A | 4667383 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 7 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4202531 | Гайка | 2 |
| 15 | 4202532 | Адаптер | 2 |
| 20 | 9303946 | Шланг в сборе | 1 |
| 20A | 4701396 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 8 |
| 28 | 4647784 | Кронштейн | 1 |
| 29 | 3106929 | Блок | 1 |
| 30 | J271025 | Болт с шайбой | 8 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 40 | A852323 | Угловой штуцер | 4 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A852333 | Угловой штуцер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | A852433 | Тройник | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 9305795 | Шланг в сборе | 1 |
| 44A | 4680022 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 3 |
| 45 | 9305793 | Шланг в сборе | 1 |
| 45A | 4441905 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 3 |
| 46 | 9305062 | Шланг в сборе | 1 |
| 46A | 4639567 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 3 |
| 47 | 9305794 | Шланг в сборе | 1 |
| 47A | 4270440 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 3 |
| 50 | 4055311 | Ленточный зажим | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
