Отопитель трубопроводы — HITACHI ZX250W-3

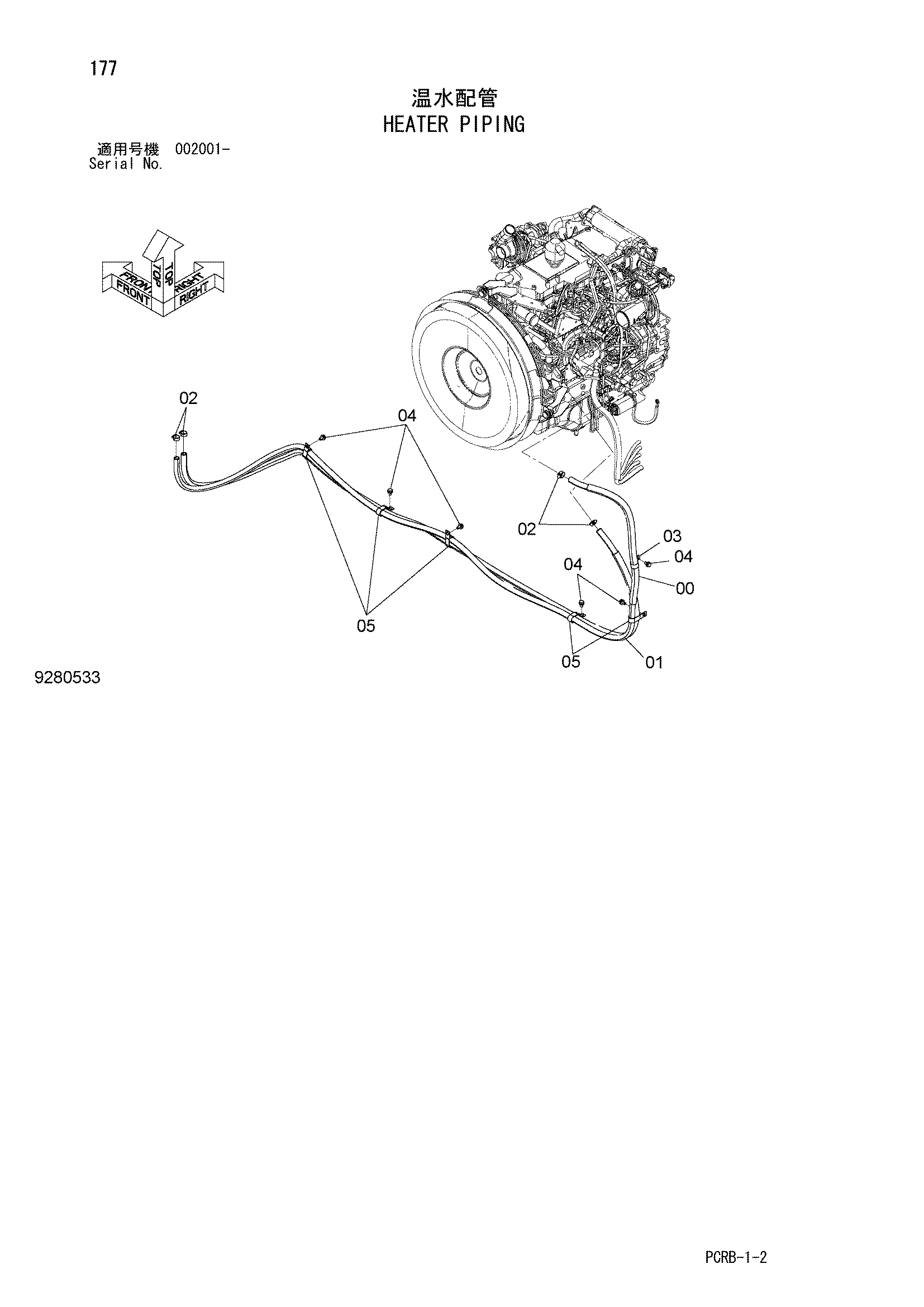

Заводская схема «Отопитель трубопроводы» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9258993	Водяной шланг в сборе	1
00A	4374370	Водяной шланг	1
00B	4648206	Трубка	1
01	9258994	Водяной шланг в сборе	1
01A	4341807	Водяной шланг	1
01B	4648207	Трубка	1
02	4514699	Хомут шланга	4
03	4192035	Зажим	1
04	J271020	Болт с шайбой	6
04A	J901020	Болт	1
04B	J222010	Шайба	1
05	4192034	Зажим	5

Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
