Обратные трубопроводы (1) — HITACHI ZX250W-3

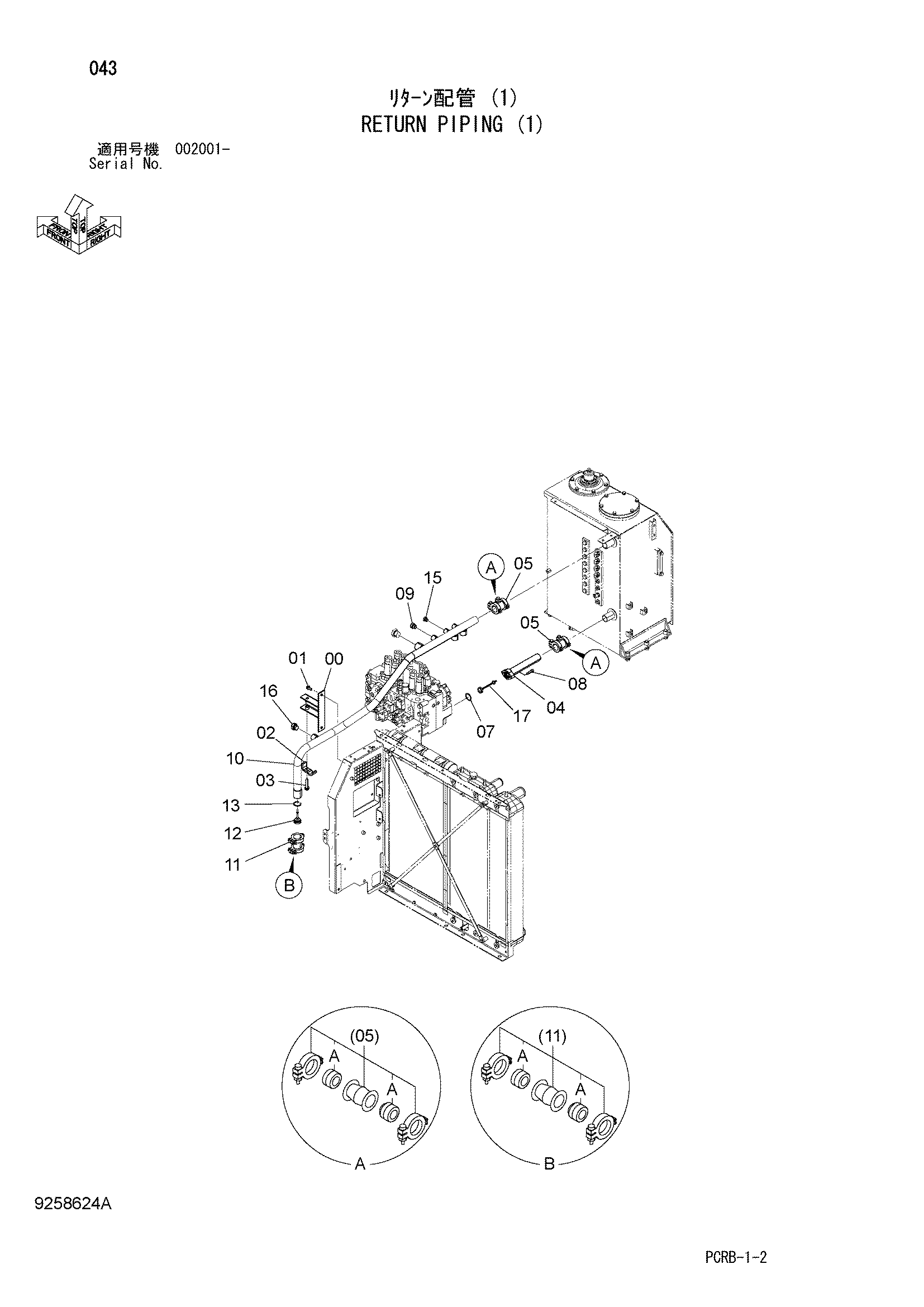

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098385 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4053698 | Хомут трубки | 1 |
| 03 | J271270 | Болт с шайбой | 1 |
| 03A | J901270 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 8086709 | Обратная трубка | 1 |
| 05 | 4069801 | Муфта | 2 |
| 05A | 4196259 | Уплотнение кольцо | 2 |
| 07 | A811040 | Уплотнительное кольцо | 1 |
| 08 | J781040 | Болт с внутренним шестигранником | 2 |
| 09 | A885004 | Пробка | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 7050164 | Обратная трубка | 1 |
| 11 | 4067834 | Муфта | 1 |
| 11A | 4196260 | Уплотнение кольцо | 2 |
| 12 | 4483948 | Клапан | 1 |
| 13 | 991718 | Стопорное кольцо | 1 |
| 15 | A885003 | Пробка | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A885006 | Пробка | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4484198 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
