Рукоять 4.5m — HITACHI ZX250W-3

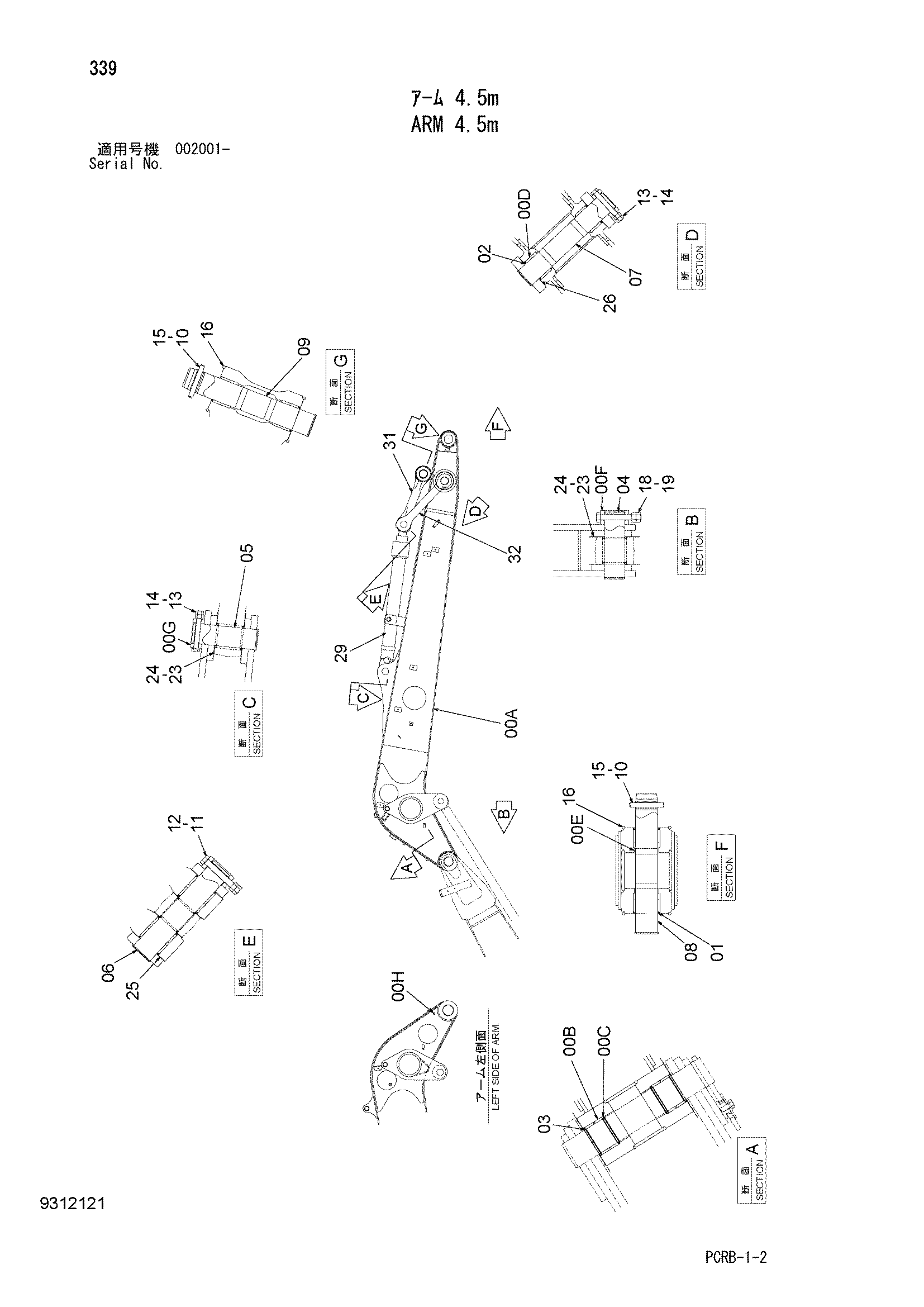

Заводская схема «Рукоять 4.5m» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058134 | Рукоять | 1 |
| 00A | 6027898 | Рукоять | 1 |
| 00B | 4443883 | Втулка | 2 |
| 00C | 4074008 | Пылезащитное уплотнение | 2 |
| 00D | 4409122 | Втулка | 2 |
| 00E | 4409178 | Втулка | 2 |
| 00F | 4434952 | Ограничитель | 2 |
| 00G | 4435239 | Ограничитель | 1 |
| 00H | 4458521 | Седло винта | 1 |
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 3090347 | Палец | 2 |
| 05 | 3088578 | Палец | 1 |
| 06 | 3088581 | Палец | 1 |
| 07 | 3088579 | Палец | 1 |
| 08 | 3088577 | Палец | 1 |
| 09 | 3088580 | Палец | 1 |
| 10 | 4454560 | Палец | 2 |
| 11 | 4435126 | Стопорный палец | 1 |
| 12 | J950020 | Гайка | 2 |
| 13 | 4435124 | Стопорный палец | 2 |
| 14 | J950016 | Гайка | 4 |
| 15 | 4454561 | Кольцо | 2 |
| 16 | 4089028 | Уплотнительное кольцо | 4 |
| 18 | 4435125 | Стопорный палец | 2 |
| 19 | J950020 | Гайка | 4 |
| 23 | 4444288 | Упорная пластина 1.0mm | 6 |
| 24 | 4444289 | Упорная пластина 2.0mm | 3 |
| 25 | 4450012 | Упорная пластина 1.0mm | 4 |
| 26 | 4450011 | Упорная пластина | 2 |
| 29 | 9248307 | Гидроцилиндр ковша | 1 |
| 31 | 9196079 | Тяга A | 1 |
| 32 | 9197567 | Тяга B | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
