Топливоподкачивающий насос — HITACHI ZX250W-3

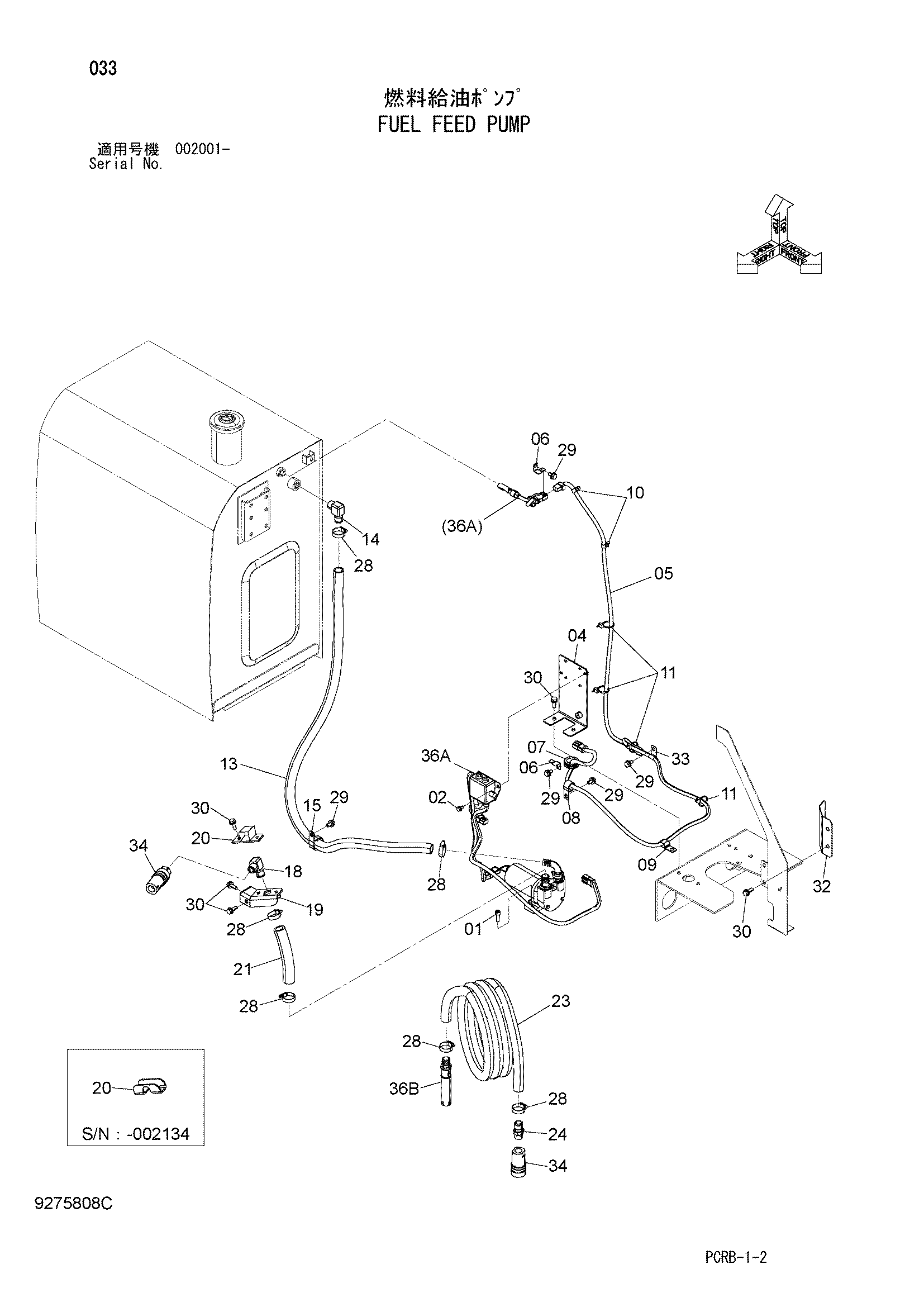

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J781030 | Болт с внутренним шестигранником | 2 |
| 02 | J260816 | Болт с шайбой | 2 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 8107906 | Кронштейн | 1 |
| 05 | 4675913 | Жгут проводов | 1 |
| 06 | 4381930 | Кронштейн | 2 |
| 07 | 4312368 | Резиновая втулка | 1 |
| 08 | 4190263 | Зажим | 1 |
| 09 | 4190292 | Зажим | 1 |
| 10 | 4449250 | Зажим | 2 |
| 11 | 4055311 | Ленточный зажим | 4 |
| 13 | 4670148 | Шланг | 1 |
| 14 | 4662313 | Угловой штуцер | 1 |
| 15 | 4190291 | Зажим | 1 |
| 18 | 4662313 | Угловой штуцер | 1 |
| 19 | 8109296 | Кронштейн | 1 |
| 20 | 4669605 | Кронштейн | 1 |
| 20 | 4688326 | Кронштейн | 1 |
| 21 | 4669544 | Топливный шланг | 1 |
| 23 | 4647605 | Шланг | 1 |
| 24 | 4643703 | Соединение | 1 |
| 28 | 4505243 | Хомут шланга | 6 |
| 29 | J271020 | Болт с шайбой | 5 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271030 | Болт с шайбой | 8 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 8109327 | Крышка | 1 |
| 33 | 4190272 | Зажим | 1 |
| 34 | 4659728 | Самоуплотняющееся соединение | 1 |
| 36 | 9280203 | Насос | 1 |
| 36A | 4641309 | Насос | 1 |
| 36B | 4671578 | Сетчатый фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
