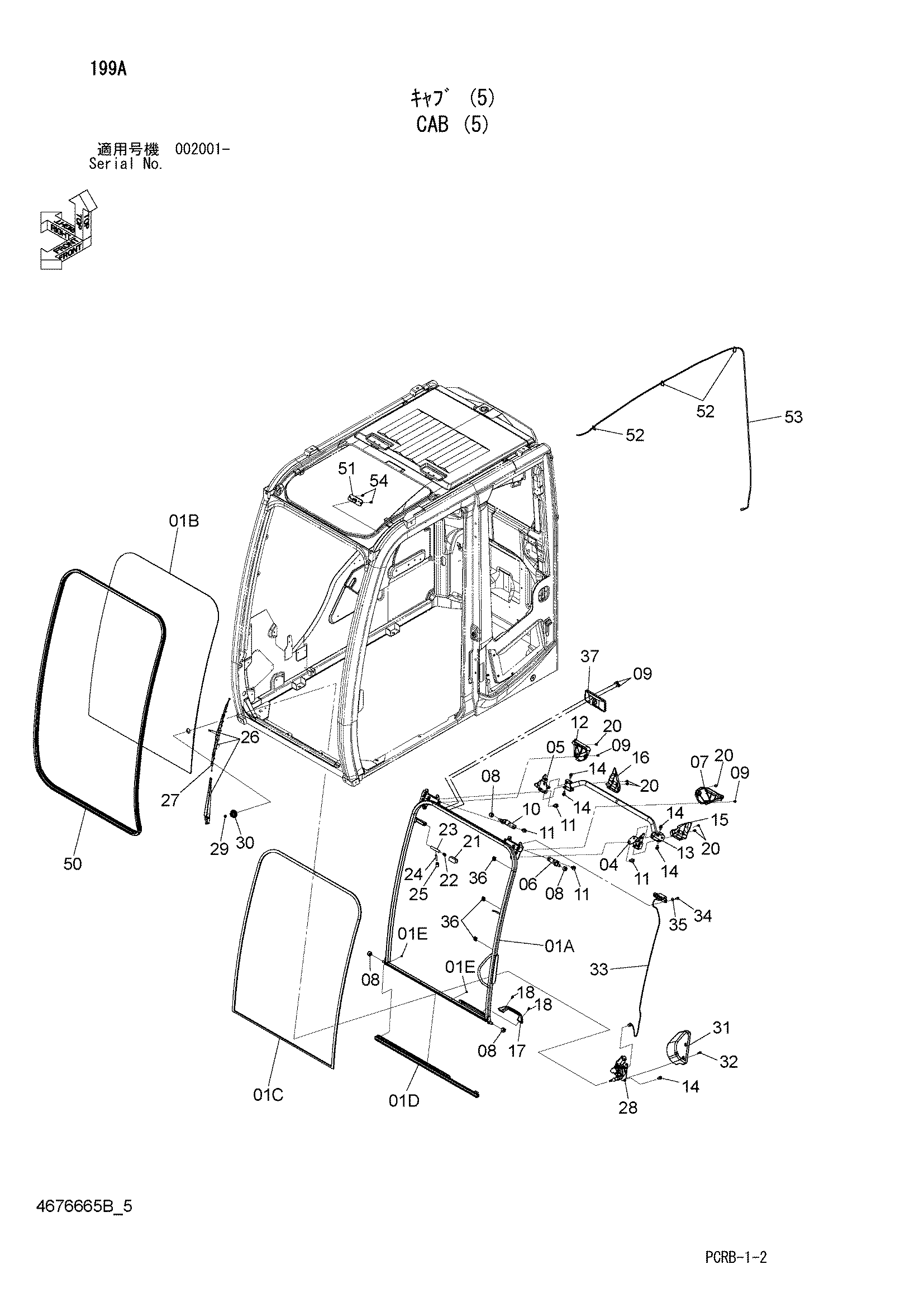

Кабина (5) — HITACHI ZX250W-3

Заводская схема «Кабина (5)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01-37	4677847	Окно	1
01	4683864	Рама окно	1
01A	4677848	Рама	1
01B	4651653	Грасс	1
01C	4663017	Резиновая прокладка	1
01D	4659660	Резиновая прокладка	1
01E	4662244	Самонарезающий винт	4
04	4662237	Замок	1
05	4662239	Замок	1
06	4662235	Кронштейн	1
07	4662240	Крышка	1
08	4204558	Ролик	4
09	4662252	Винт с шайбой	4
10	4662236	Кронштейн	1
11	J271025	Болт с шайбой	8
11A	J901025	Болт	1
11B	J222010	Шайба	1
12	4662241	Крышка	1
13	4662238	Рукоятка дверь	1
14	4658110	Болт с шайбой	6
15	4662247	Крышка	1
16	4662248	Крышка	1
17	4411821	Рукоятка	1
18	4464237	Винт с шайбой	2
20	4685091	Винт с шайбой	6
21	4456227	Крышка	1
22	4662251	Пружина	1
23	4662243	Вал	1
24	4662223	Рычаг	1
25	4607646	Крышка	1
26	4650571	Рычаг стеклоочистителя	1
27	4650572	Щётка стеклоочистителя	1
28	4650570 замена: 4709168	Мотор стеклоочистителя	1
28	4709168	Мотор стеклоочистителя	1
29	4464401	Гайка	1
30	4656158	Колпачок	1
31	4650573	Крышка	1
32	4658109	Винт с шайбой	2
33	4658091	Выключатель	1
34	4658095	Болт с шайбой	2
35	4662226	Шайба	2
36	4662246	Держатель	3
37	965452	Зеркало	1
50	4659659	Резиновая прокладка	1
51	4658090	Выключатель	1
52	4377820	Хомут	3
53	4662225	Жгут проводов	1
54	4658094	Самонарезающий винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
