Запасные трубопроводы детали (наклон передний) — HITACHI ZX250W-3

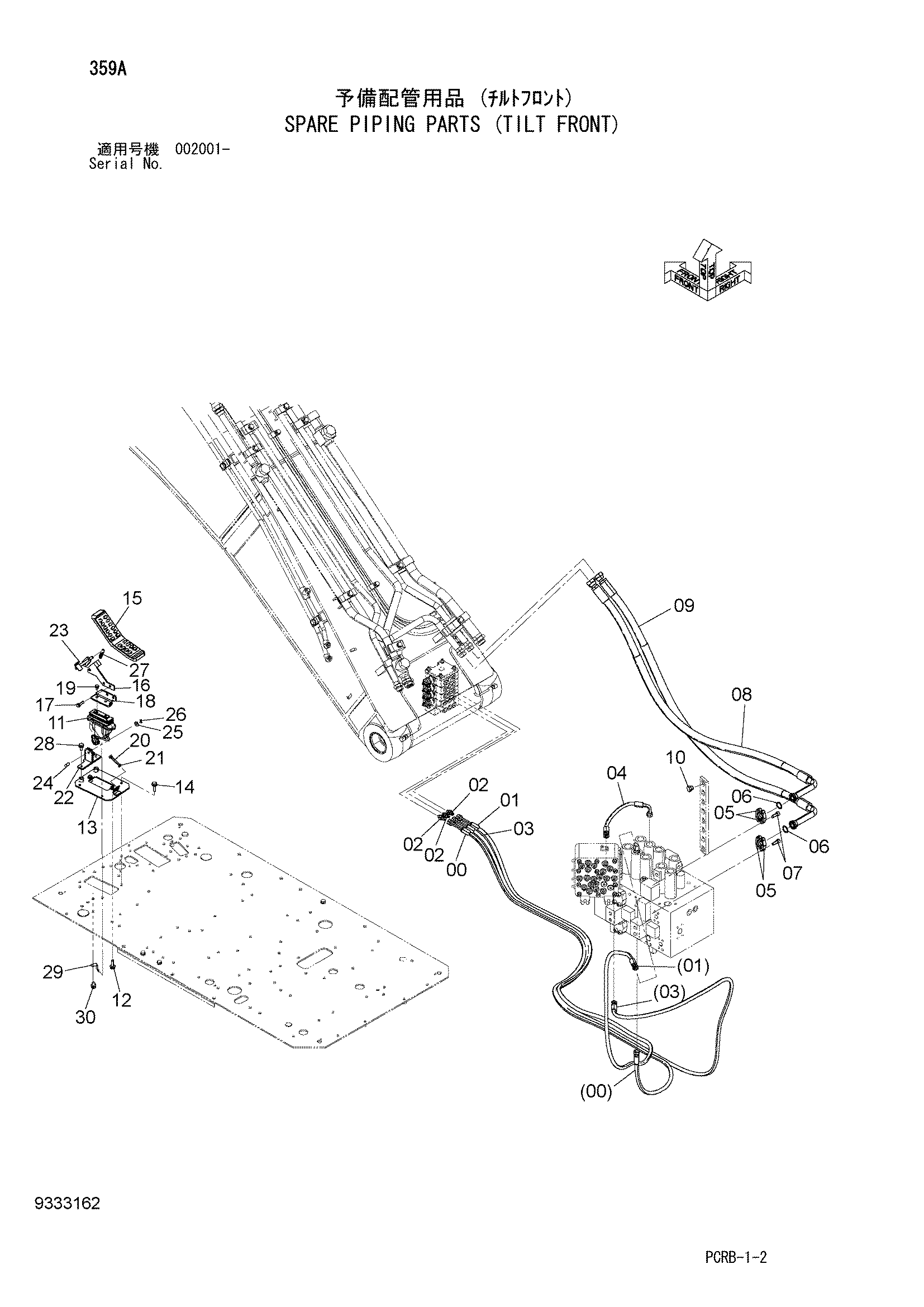

Заводская схема «Запасные трубопроводы детали (наклон передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4652253 | Шланг | 1 |
| 01 | 4652255 | Шланг | 1 |
| 02 | A852123 | Адаптер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4652254 | Шланг | 1 |
| 04 | 4630939 | Шланг | 1 |
| 05 | 986910 | Разъёмный фланец | 4 |
| 06 | 971489 | Уплотнительное кольцо | 2 |
| 07 | J781030 | Болт с внутренним шестигранником | 8 |
| 08 | 9524328 | Шланг в сборе | 1 |
| 08A | 4628974 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 4 |
| 09 | 9291857 | Шланг в сборе | 1 |
| 09A | 4685728 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 4 |
| 10 | A885003 | Пробка | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 9230869 | Рычаг электрический | 1 |
| 12 | J271035 | Болт с шайбой | 2 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 7053429 | Кронштейн | 1 |
| 14 | J271035 | Болт с шайбой | 3 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 1033219 | Педаль | 1 |
| 16 | 3110840 | Кронштейн | 1 |
| 17 | J260835 | Болт с шайбой | 2 |
| 17A | J900835 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 8110646 | Кронштейн | 1 |
| 19 | J260816 | Болт с шайбой | 2 |
| 19A | J900816 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | 4317640 | Болт | 1 |
| 21 | M500807 | Гайка | 1 |
| 22 | 9766876 | Кронштейн | 1 |
| 23 | 9766167 | Ограничитель | 1 |
| 24 | 4287795 | Палец | 1 |
| 25 | A590110 | Плоская шайба | 1 |
| 26 | A763016 | Шплинт | 1 |
| 27 | 4279604 | Пружина | 1 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4667868 | Кронштейн | 1 |
| 30 | J271020 | Болт с шайбой | 1 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
