Трубопроводы системы смазки (рукоять)(передний) — HITACHI ZX250W-3

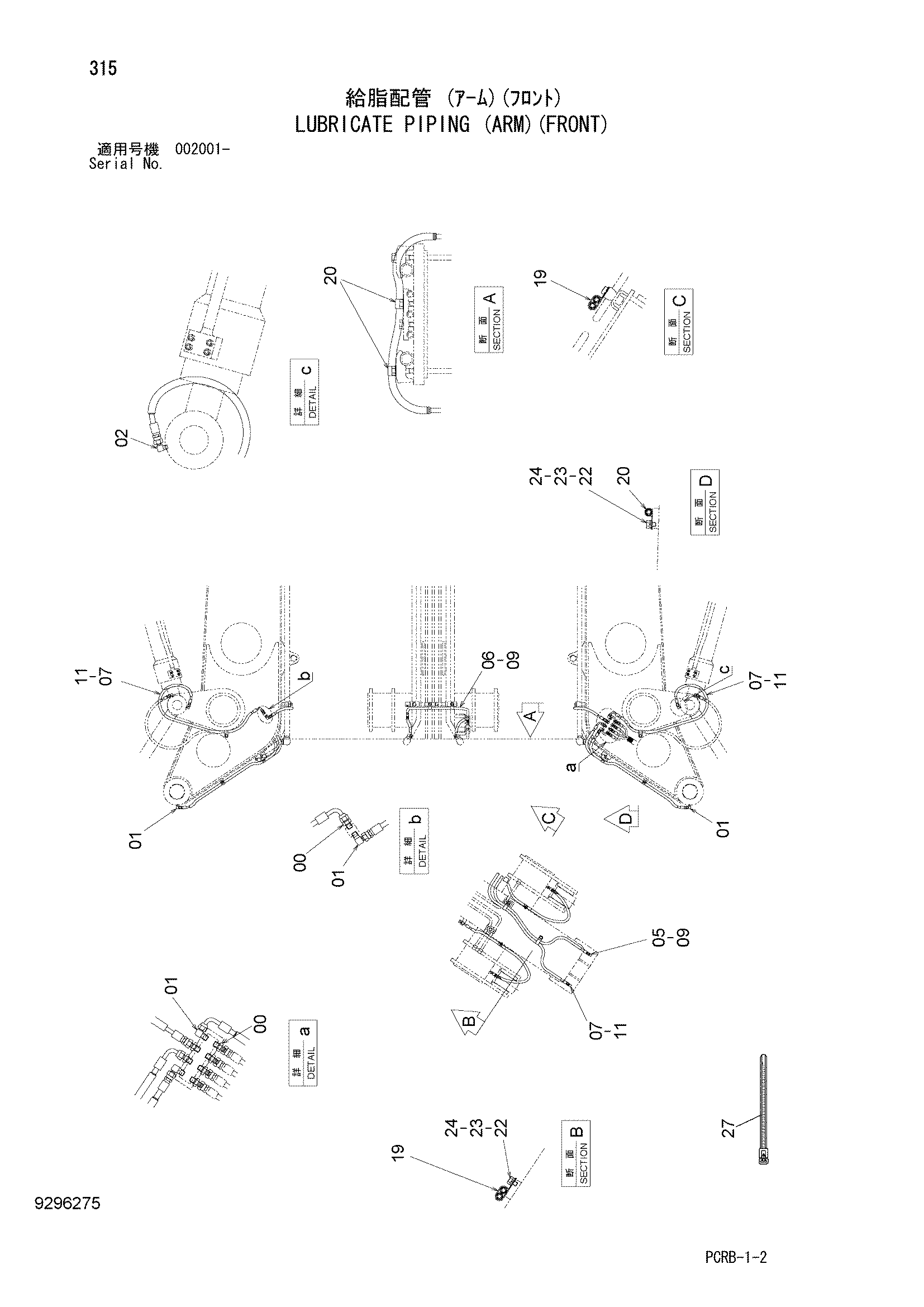

Заводская схема «Трубопроводы системы смазки (рукоять)(передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 7 |
| 01 | 4154656 | Угловой штуцер | 5 |
| 02 | 4298746 | Угловой штуцер | 2 |
| 05 | 4451090 | Шланг | 1 |
| 06 | 4605044 | Шланг | 1 |
| 07 | 4311060 | Шланг | 3 |
| 09 | 4482833 | Защитный кожух | 2 |
| 11 | 4482831 | Защитный кожух | 3 |
| 19 | 4190282 | Зажим | 2 |
| 20 | 4190253 | Зажим | 4 |
| 22 | J901016 | Болт | 3 |
| 23 | A590910 | Пружинная шайба | 3 |
| 24 | A590110 | Плоская шайба | 3 |
| 27 | 4055311 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
