Амортизатор — HITACHI ZX250W-3

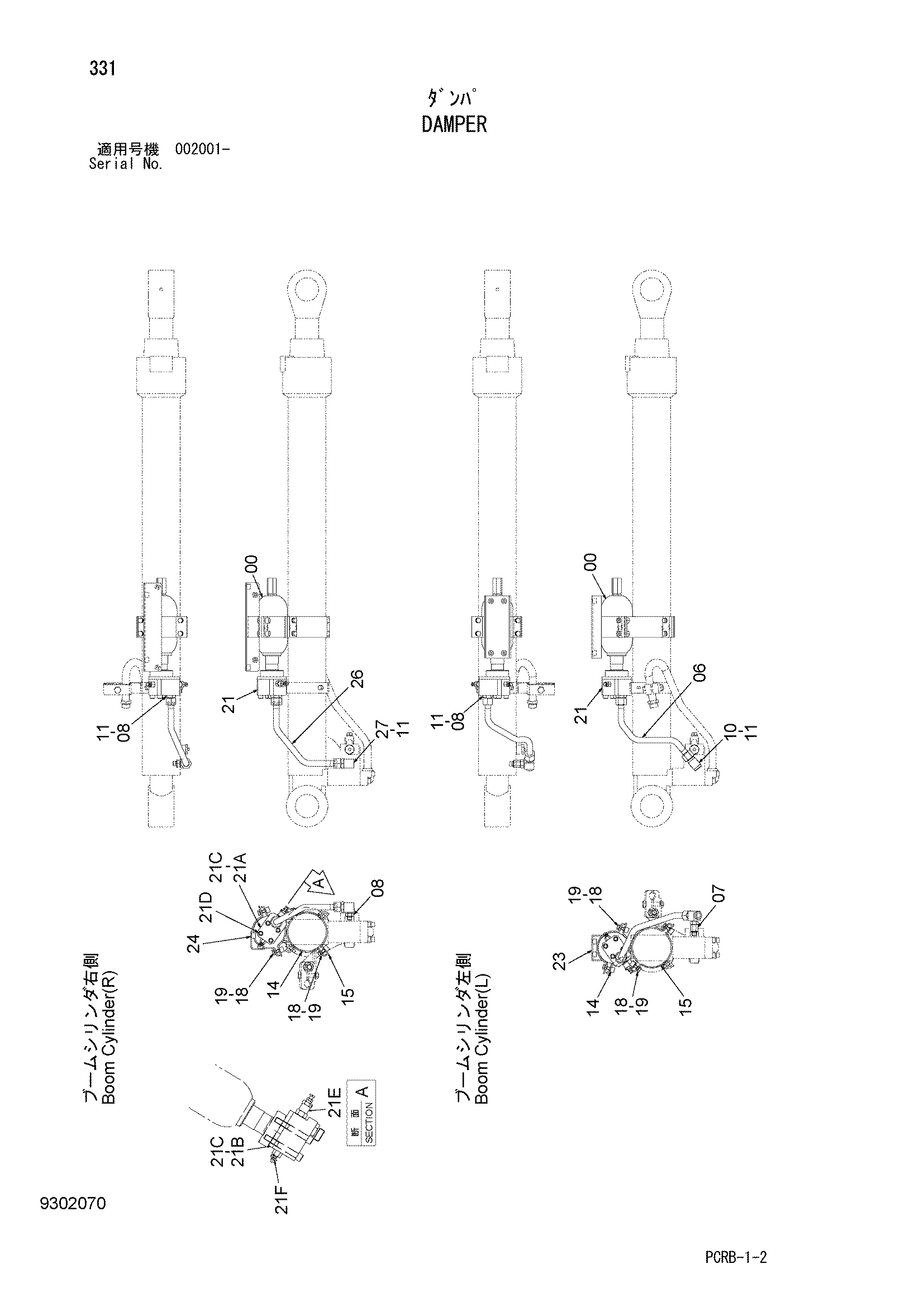

Заводская схема «Амортизатор» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4699188 | Гидроаккумулятор | 2 |
| 06 | 8117543 | Трубка | 1 |
| 07 | 4489341 | Разъём S | 1 |
| 07A | 4506416 | Уплотнительное кольцо | 1 |
| 08 | A853146 | Адаптер | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4692580 | Тройник | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | 8117540 | Хомут | 2 |
| 15 | 8117541 | Хомут | 2 |
| 18 | J901035 | Болт | 16 |
| 19 | A590910 | Пружинная шайба | 16 |
| 21 | 9302742 | Блок клапан | 2 |
| 21A | 2057393 | Блок клапан | 1 |
| 21B | 3114987 | Пластина | 1 |
| 21C | 4506429 | Уплотнительное кольцо | 2 |
| 21D | M341290 | Болт с внутренним шестигранником | 4 |
| 21E | 4696017 | Предохранительный клапан | 1 |
| 21F | 4381187 | Воздушный клапан | 1 |
| 21F1 | 957366 | Уплотнительное кольцо | 1 |
| 23 | 8116531 | Хомут | 1 |
| 24 | 8121999 | Хомут | 1 |
| 26 | 8121383 | Трубка | 1 |
| 27 | 4712777 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
