Пилотные гидролинии (C-2) — HITACHI ZX250W-3

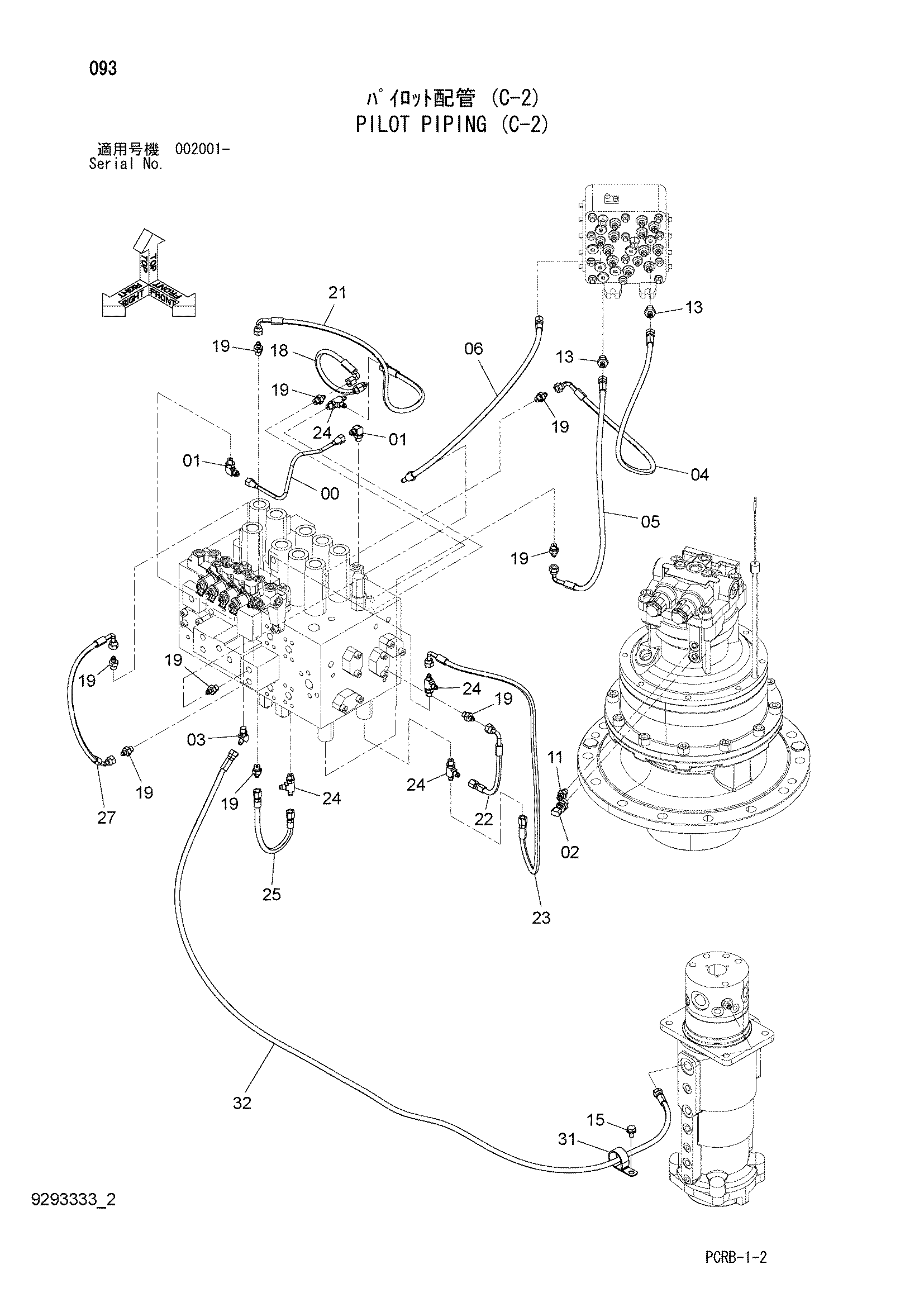

Заводская схема «Пилотные гидролинии (C-2)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4625320 | Трубка | 1 |
| 01 | 4293950 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4436535 | Датчик давления | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852222 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4656045 | Шланг | 1 |
| 05 | 4665171 | Шланг | 1 |
| 06 | 4656044 | Шланг | 1 |
| 11 | A852123 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852132 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | J271020 | Болт с шайбой | 1 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 18 | 4427351 | Шланг | 1 |
| 19 | A852122 | Адаптер | 9 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4630947 | Шланг | 1 |
| 22 | 4608947 | Шланг | 1 |
| 23 | 4656049 | Шланг | 1 |
| 24 | A852422 | Тройник | 4 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4643812 | Шланг | 1 |
| 27 | 4643029 | Шланг | 1 |
| 31 | 4190291 | Зажим | 1 |
| 32 | 4656043 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
