Аутригер трубопроводы (верхняя платформа) — HITACHI ZX250W-3

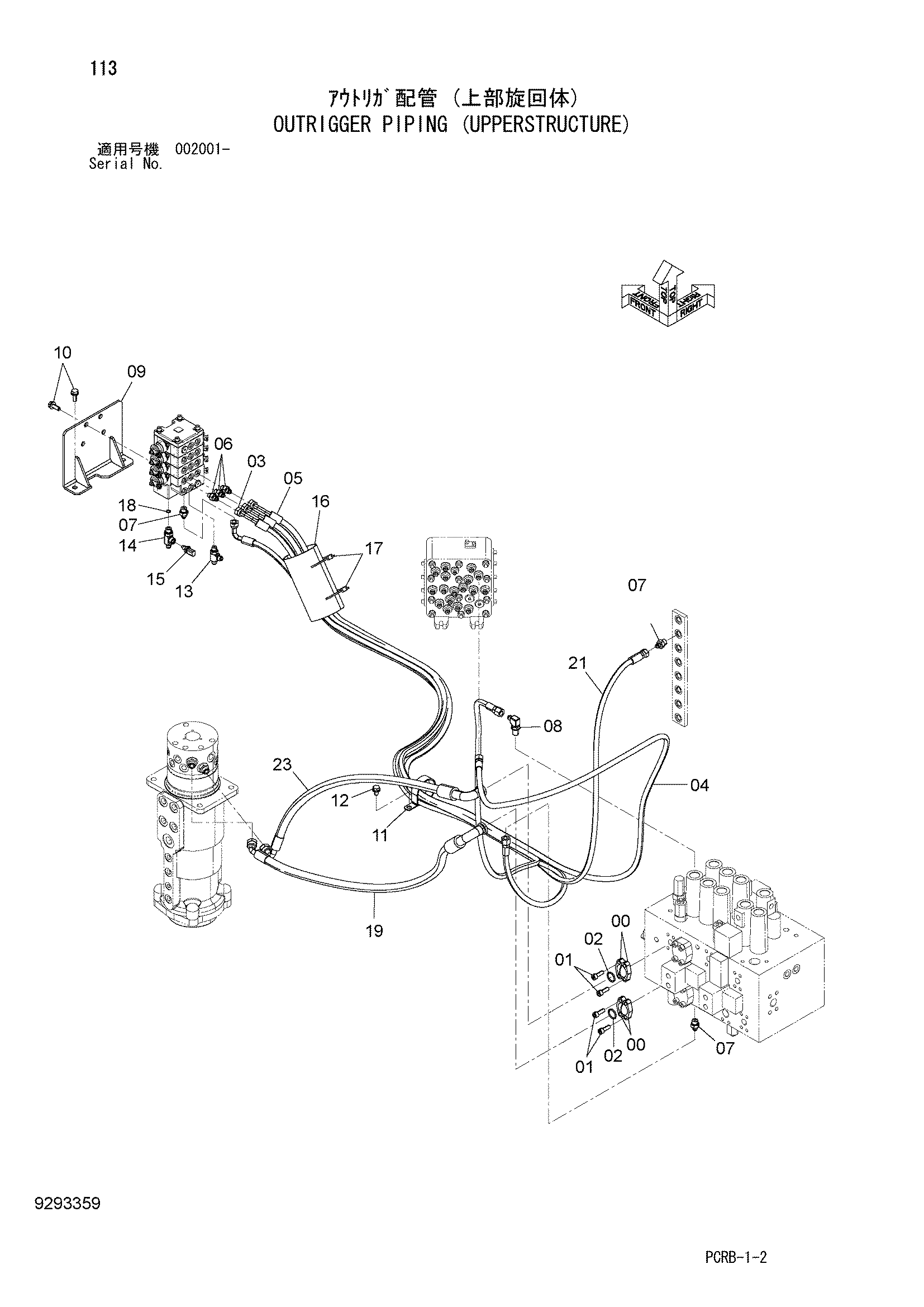

Заводская схема «Аутригер трубопроводы (верхняя платформа)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 4 |
| 01 | J781030 | Болт с внутренним шестигранником | 8 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | 4652250 | Шланг | 1 |
| 04 | 4652251 | Шланг | 1 |
| 05 | 4652252 | Шланг | 1 |
| 06 | A852123 | Адаптер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 3 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4208913 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 8104607 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 6 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4204136 | Зажим | 1 |
| 12 | J271020 | Болт с шайбой | 1 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | A852423 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4359428 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4333200 | Датчик | 1 |
| 16 | 4453084 | Резиновая втулка | 1 |
| 17 | 4121859 | Ленточный зажим | 2 |
| 18 | 4506320 | Уплотнительное кольцо | 1 |
| 19 | 4687931 | Шланг | 1 |
| 21 | 4687922 | Шланг | 1 |
| 23 | 4697273 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
