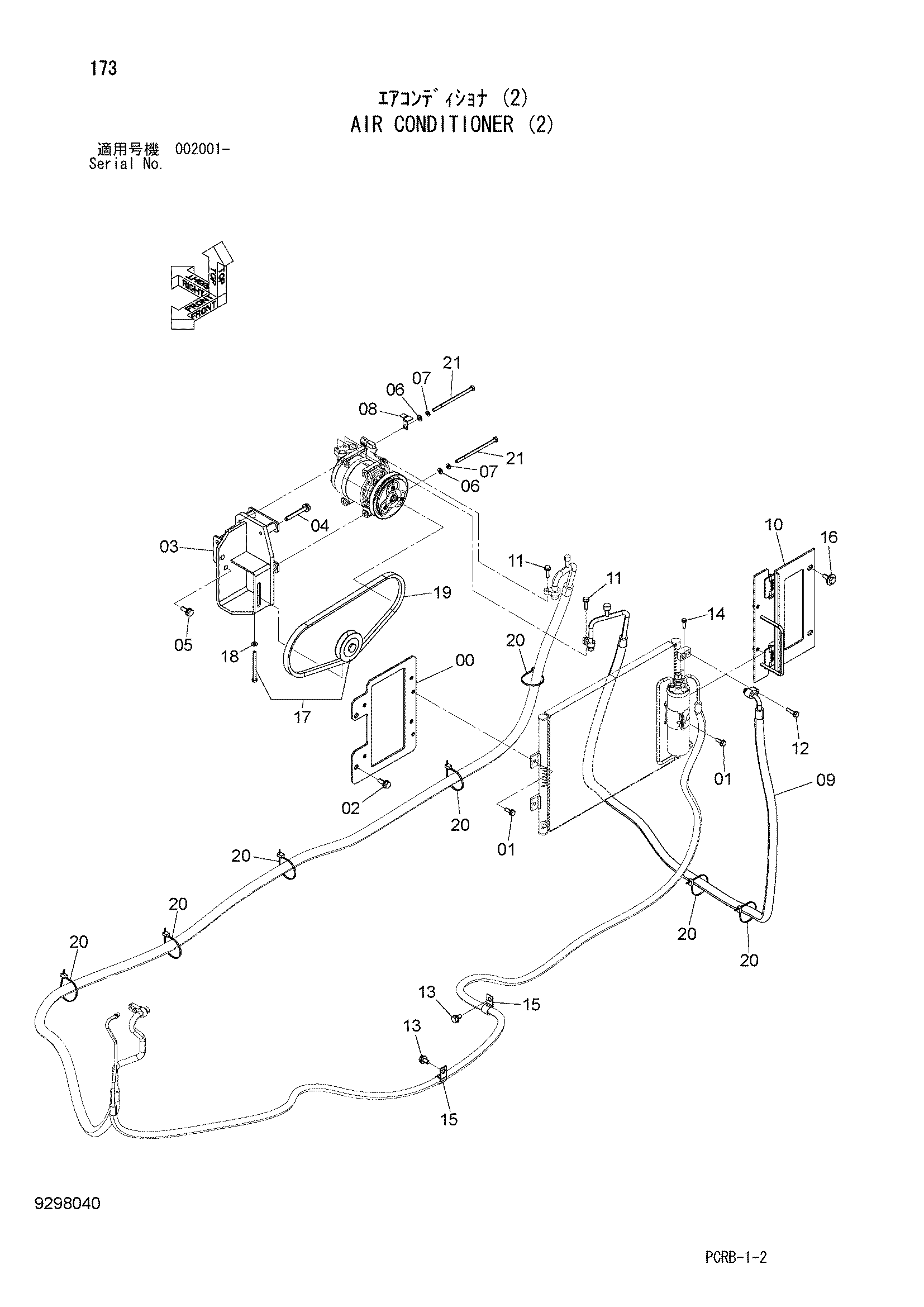

Кондиционер (2) — HITACHI ZX250W-3
Заводская схема «Кондиционер (2)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103037 | Кронштейн | 1 |
| 01 | J260825 | Болт с шайбой | 4 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 7052558 | Кронштейн | 1 |
| 04 | 4678452 | Болт | 2 |
| 05 | 4678444 | Болт | 2 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | 4355515 | Кронштейн | 1 |
| 09 | 4630475 | Шланг | 1 |
| 10 | 8098172 | Кронштейн | 1 |
| 11 | J260830 | Болт с шайбой | 2 |
| 11A | J900830 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | J260835 | Болт с шайбой | 1 |
| 12A | J900835 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J260625 | Болт с шайбой | 1 |
| 14A | J900625 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 15 | 4190273 | Зажим | 2 |
| 16 | J281030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 17 | 4346770 | Шкив | 1 |
| 18 | A590108 | Плоская шайба | 1 |
| 19 | 4630087 | Ремень V | 1 |
| 20 | 4055312 | Ленточный зажим | 7 |
| 21 | 4661582 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
