Обратные трубопроводы (2) — HITACHI ZX250W-3

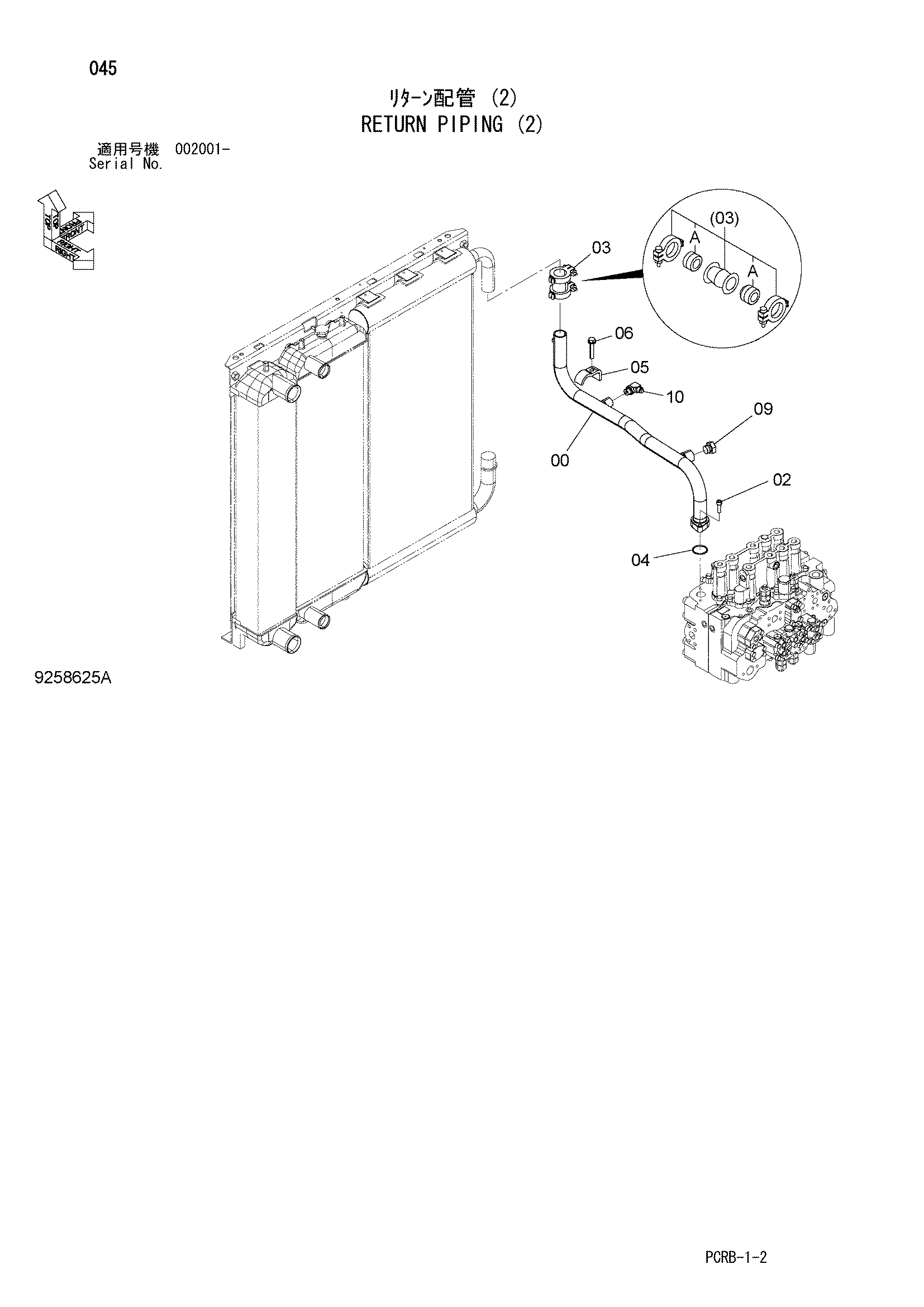

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050163 | Обратная трубка | 1 |
| 02 | J781035 | Болт с внутренним шестигранником | 2 |
| 03 | 4069801 | Муфта | 1 |
| 03A | 4196259 | Уплотнение кольцо | 2 |
| 04 | A811045 | Уплотнительное кольцо | 1 |
| 05 | 4053698 | Хомут трубки | 1 |
| 06 | J271270 | Болт с шайбой | 1 |
| 06A | J901270 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 09 | A885006 | Пробка | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
