Трубопроводы системы смазки (стрела)(наклон передний) — HITACHI ZX250W-3

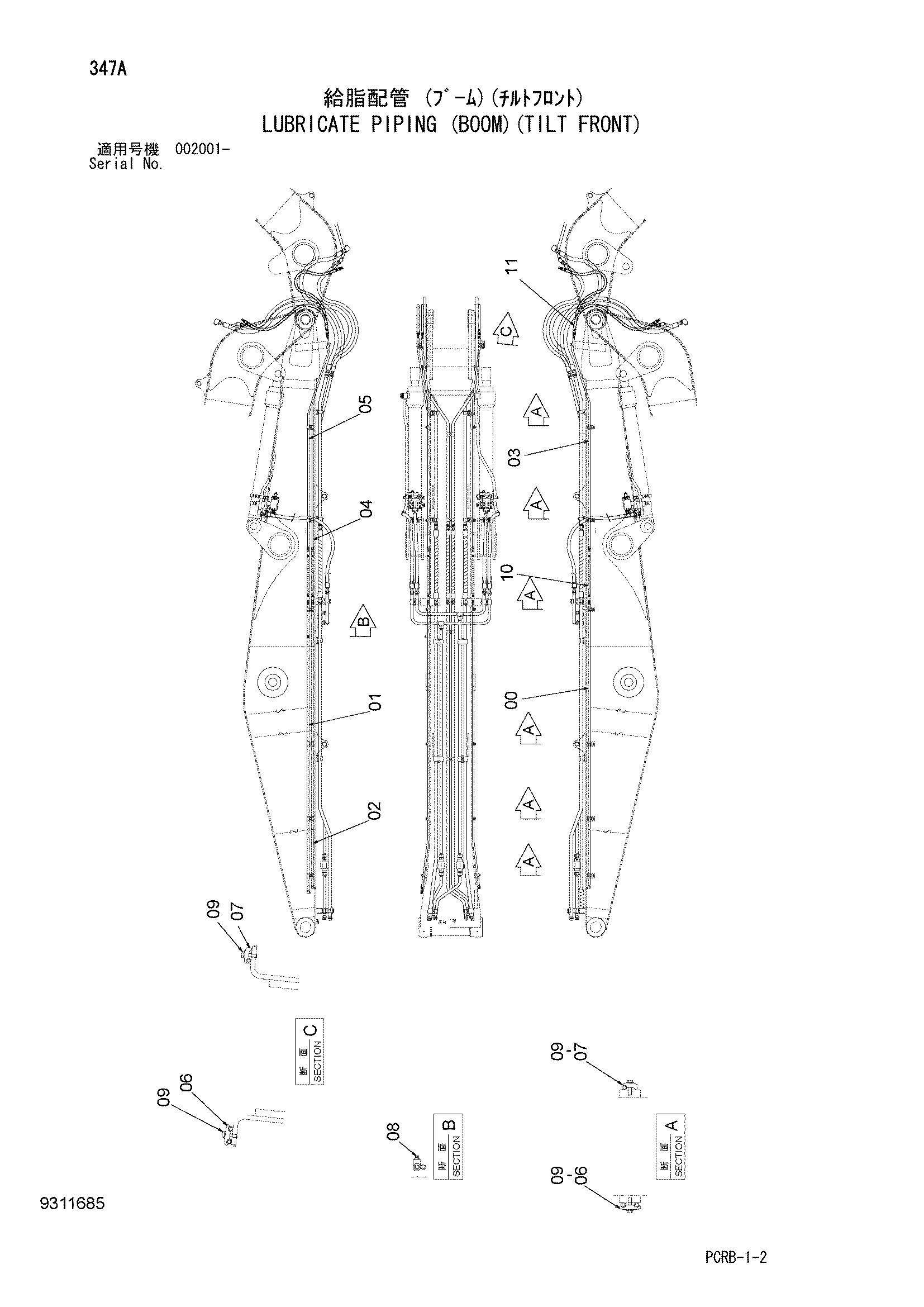

Заводская схема «Трубопроводы системы смазки (стрела)(наклон передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 11 |
| 01 | 4154651 | Адаптер | 25 |
| 02 | 4298746 | Угловой штуцер | 2 |
| 03 | 4248117 | Адаптер | 7 |
| 04 | 3110835 | Пластина | 1 |
| 05 | 4209198 | Гайка | 7 |
| 06 | A590912 | Пружинная шайба | 7 |
| 07 | 4710031 | Шланг | 1 |
| 08 | 4710032 | Шланг | 1 |
| 09 | 4710021 | Шланг | 1 |
| 10 | 4710022 | Шланг | 1 |
| 11 | 4710023 | Шланг | 1 |
| 12 | 4710024 | Шланг | 1 |
| 13 | 4710025 | Шланг | 1 |
| 14 | 4702957 | Шланг | 1 |
| 15 | 4702956 | Шланг | 1 |
| 16 | 4663553 | Шланг | 2 |
| 17 | 4685861 | Шланг | 1 |
| 18 | 4685862 | Шланг | 1 |
| 19 | 4685863 | Шланг | 1 |
| 20 | 4685864 | Шланг | 1 |
| 21 | 4368162 | Шланг | 1 |
| 22 | 4606843 | Шланг | 1 |
| 23 | 4685865 | Шланг | 1 |
| 24 | 4685866 | Шланг | 1 |
| 25 | 4685867 | Шланг | 1 |
| 26 | 4685868 | Шланг | 1 |
| 27 | 4710026 | Шланг | 1 |
| 28 | 4710027 | Шланг | 1 |
| 29 | 4482835 | Защитный кожух | 4 |
| 30 | 4487206 | Защитный кожух | 2 |
| 31 | 4710028 | Защитный кожух | 1 |
| 32 | 4710029 | Защитный кожух | 1 |
| 33 | 4710030 | Защитный кожух | 1 |
| 34 | 4190292 | Зажим | 1 |
| 35 | 4193816 | Зажим | 1 |
| 36 | 4190264 | Зажим | 3 |
| 37 | 4190253 | Зажим | 2 |
| 38 | J901016 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | A590110 | Плоская шайба | 2 |
| 41 | J271225 | Болт с шайбой | 1 |
| 41A | J901225 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 4055311 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
