Пилотные гидролинии (A) — HITACHI ZX250W-3

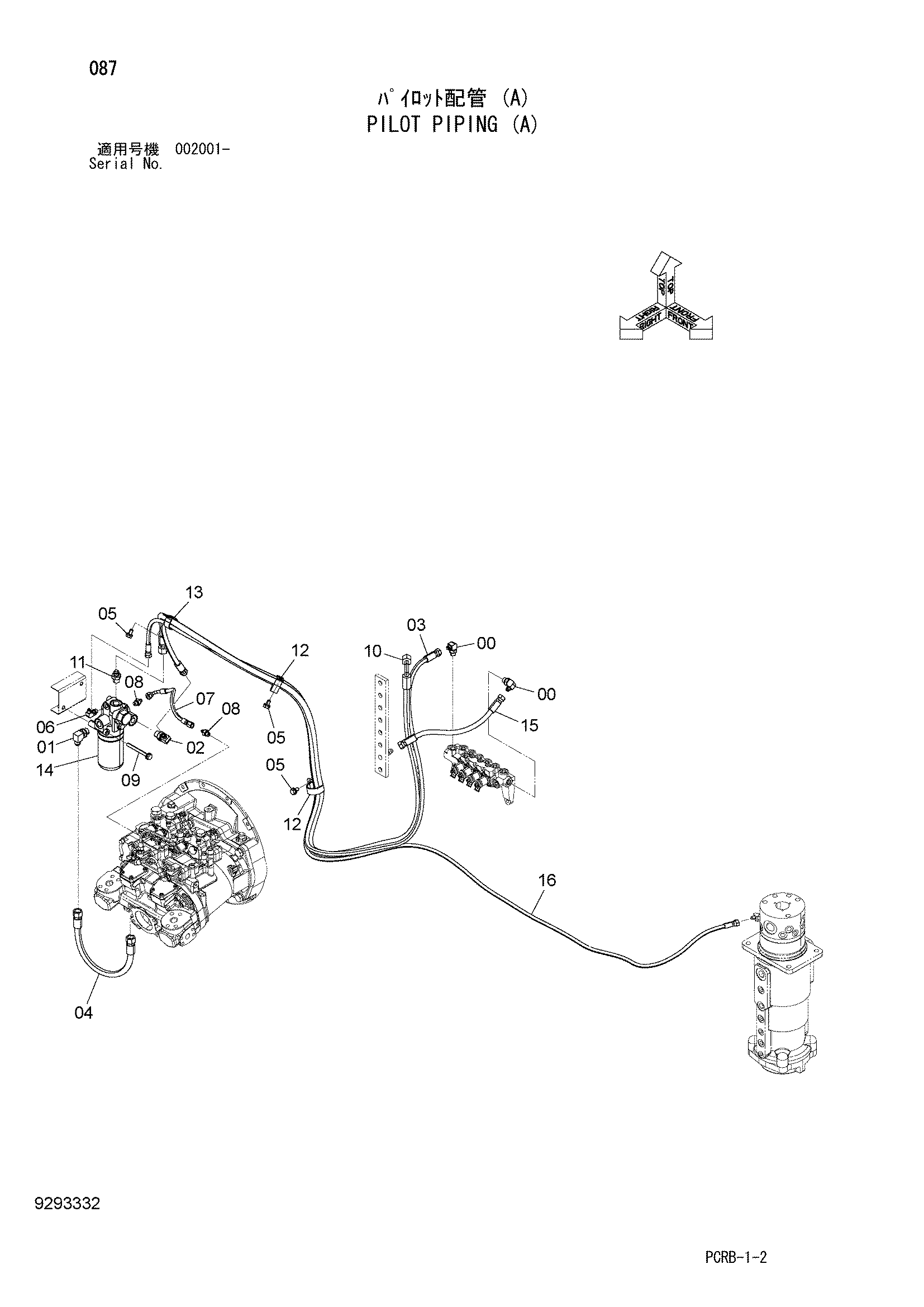

Заводская схема «Пилотные гидролинии (A)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852333 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852343 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4613739 | Шланг | 1 |
| 04 | 4305255 | Шланг | 1 |
| 05 | J271020 | Болт с шайбой | 3 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4470393 | Шланг | 1 |
| 08 | A852122 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | J271000 | Болт с шайбой | 2 |
| 09A | J901000 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4664952 | Шланг | 1 |
| 11 | A852144 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4190265 | Зажим | 2 |
| 13 | 4190264 | Зажим | 1 |
| 14 | 4668937 | Масляный фильтр | 1 |
| 15 | 4445276 | Шланг | 1 |
| 16 | 4687825 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
