Вспомогательный трубопроводы — HITACHI ZX250W-3

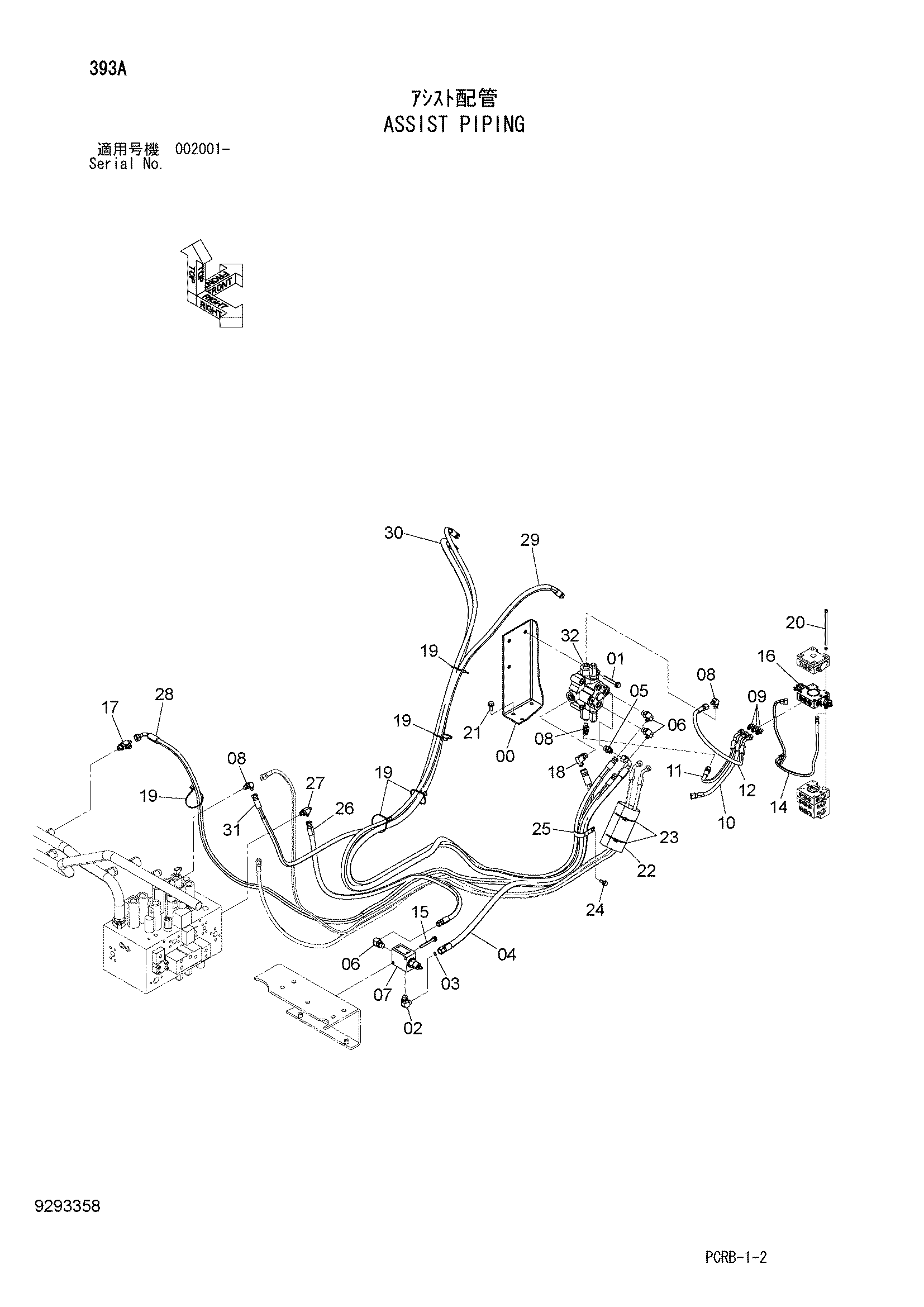

Заводская схема «Вспомогательный трубопроводы» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104816 | Кронштейн | 1 |
| 01 | J271290 | Болт с шайбой | 3 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | A853344 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 2 |
| 04 | 9286832 | В сборе шланг | 1 |
| 04A | 4679990 | Шланг | 1 |
| 04B | 4327294 | Защитный кожух | 4 |
| 05 | A853144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852343 | Угловой штуцер | 3 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4601969 | Клапан регулировочный | 1 |
| 08 | A852333 | Угловой штуцер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852123 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4436264 | Шланг | 1 |
| 11 | 4436264 | Шланг | 1 |
| 12 | 4453063 | Шланг | 1 |
| 13 | A852323 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4663669 | Жгут проводов | 1 |
| 15 | J271090 | Болт с шайбой | 2 |
| 15A | J901090 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 9276202 | Электромагнитный клапан | 1 |
| 17 | A852444 | Тройник | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852344 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4121859 | Ленточный зажим | 5 |
| 20 | 4647508 | Болт с внутренним шестигранником | 4 |
| 21 | J271235 | Болт с шайбой | 3 |
| 21A | J901235 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 4453084 | Резиновая втулка | 1 |
| 23 | 4121859 | Ленточный зажим | 2 |
| 24 | J271030 | Болт с шайбой | 1 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4190265 | Зажим | 1 |
| 26 | 4687964 | Шланг | 1 |
| 27 | A852433 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 9293428 | В сборе шланг | 1 |
| 28A | 4687925 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 4 |
| 29 | 9293429 | В сборе шланг | 1 |
| 29A | 4687929 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 9 |
| 30 | 9293430 | В сборе шланг | 1 |
| 30A | 4687930 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 9 |
| 31 | 9293431 | В сборе шланг | 1 |
| 31A | 4659746 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 7 |
| 32 | 4467405 | Гидрораспределитель | 1 |
| 32 | 4429303 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
