Аттаткхмент трубопроводы — HITACHI ZX250W-3

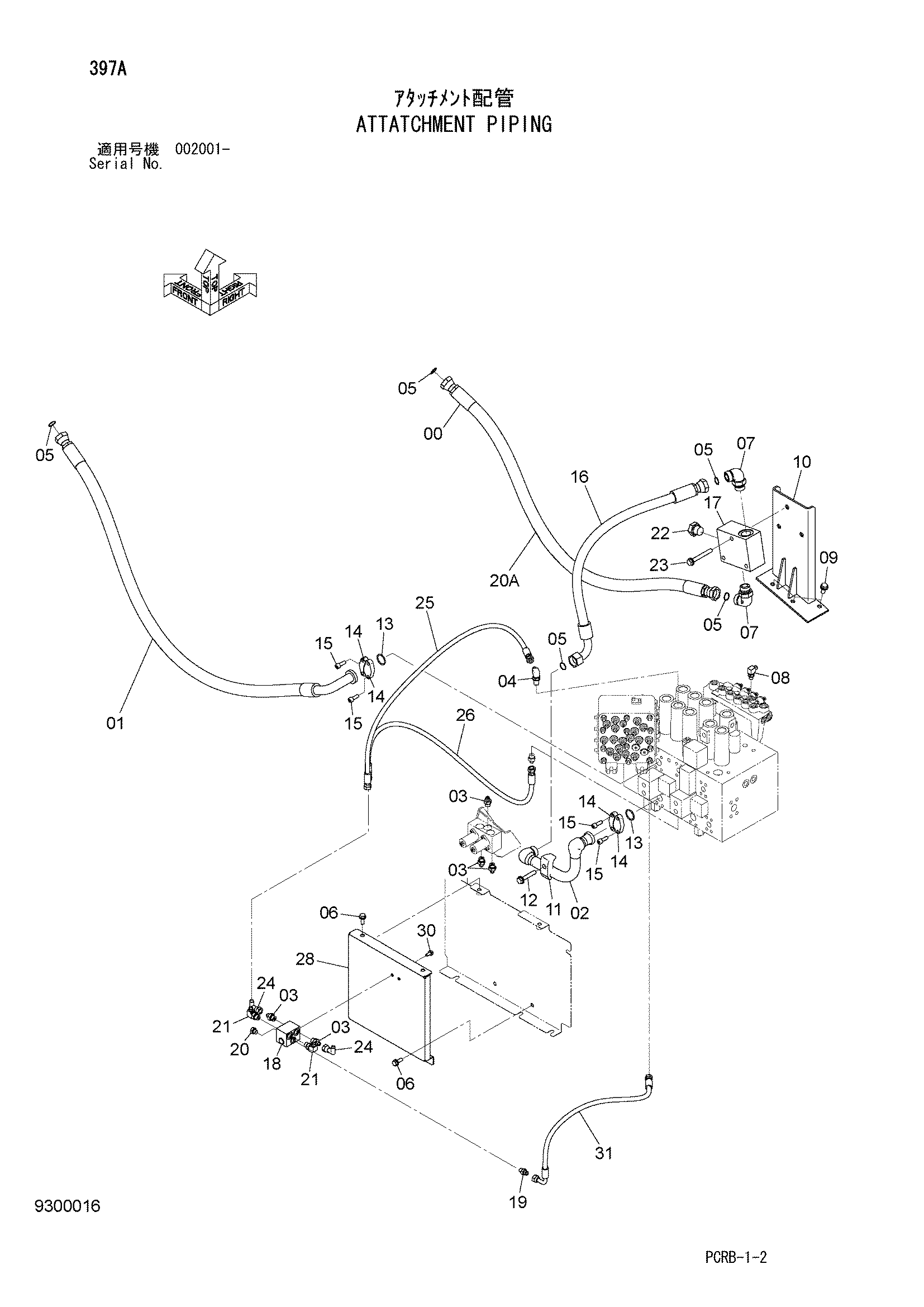

Заводская схема «Аттаткхмент трубопроводы» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9300429 | В сборе шланг | 1 |
| 00A | 4673621 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 6 |
| 01 | 9300430 | В сборе шланг | 1 |
| 01A | 4697280 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 5 |
| 02 | 8100955 | Трубка | 1 |
| 03 | A852133 | Адаптер | 5 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4208913 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 5 |
| 06 | J271030 | Болт с шайбой | 4 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A853388 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | J271230 | Болт с шайбой | 3 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 8106094 | Кронштейн | 1 |
| 11 | 4190127 | Хомут трубки | 1 |
| 12 | J271270 | Болт с шайбой | 1 |
| 12A | J901270 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 966993 | Уплотнительное кольцо | 2 |
| 14 | 962453 | Разъёмный фланец | 4 |
| 15 | J781030 | Болт с внутренним шестигранником | 8 |
| 16 | 4308148 | Шланг | 1 |
| 17 | 3111747 | Блок | 1 |
| 18 | 4330230 | Челночный клапан | 1 |
| 19 | A852123 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852333 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A885008 | Пробка | 1 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | J271200 | Болт с шайбой | 3 |
| 23A | J901200 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4239976 | Унион S | 2 |
| 25 | 4697261 | Шланг | 1 |
| 26 | 4697262 | Шланг | 1 |
| 28 | 2057612 | Кронштейн | 1 |
| 30 | J260820 | Болт с шайбой | 2 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4699594 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
