Гидролинии рабочего оборудования (стрела)(наклон передний) — HITACHI ZX250W-3

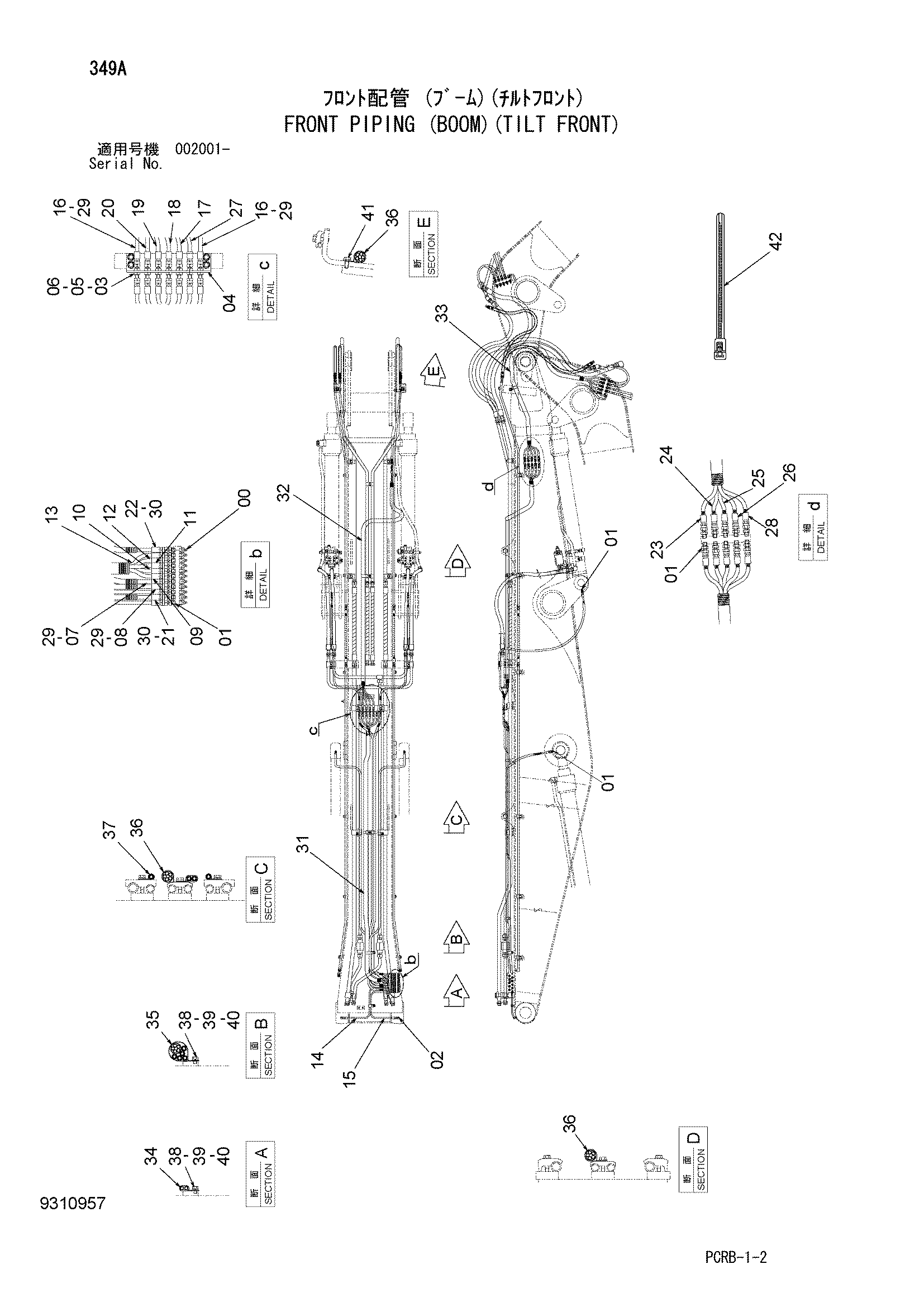

Заводская схема «Гидролинии рабочего оборудования (стрела)(наклон передний)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9768366	Трубка	1
01	9768367	Трубка	1
02	8120549	Трубка	1
03	8120550	Трубка	1
04	8116943	Трубка	1
05	8116944	Трубка	1
06	8120551	Трубка	1
07	8120552	Трубка	1
10	9075046	Валва замедленного возврата	2
11	A853188	Адаптер	4
11A	4506429	Уплотнительное кольцо	1
12	A853368	Угловой штуцер	2
12A	4506424	Уплотнительное кольцо	1
13	4674185	Пластина	2
14	4674186	Хомут трубки	2
15	J901204	Болт	4
16	A590912	Пружинная шайба	20
17	A590112	Плоская шайба	4
18	4612393	Хомут трубки	4
19	4612394	Хомут трубки	4
20	4190127	Хомут трубки	4
21	J271265	Болт с шайбой	8
21A	J901265	Болт	1
21B	J222012	Шайба	1
22	4187328	Уплотнительное кольцо	15
23	4187308	Уплотнительное кольцо	15
24	9292038	Шланг в сборе	2
24A	4286812	Шланг	1
24B	4446406	Защитный кожух	2
27	4303121	Шланг	2
28	4696833	Шланг	2
29	971489	Уплотнительное кольцо	2
30	4506459	Разъёмный фланец	4
31	M341036	Болт с внутренним шестигранником	8
32	J271270	Болт с шайбой	14
32A	J901270	Болт	1
32B	J222012	Шайба	1
33	8120553	Трубка	1
34	8120554	Трубка	1
35	9310932	Шланг в сборе	2
35A	4665068	Шланг	1
35B	4446406	Защитный кожух	2
38	4189859	Хомут трубки	4
40	8122041	Трубка	1
41	8122042	Трубка	1
42	8122043	Трубка	1
43	8122044	Трубка	1
44	4603360	Шланг	2
45	4477668	Шланг	2
46	4153488	Хомут трубки	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
