Дополнительный. монитор — HITACHI ZX250W-3

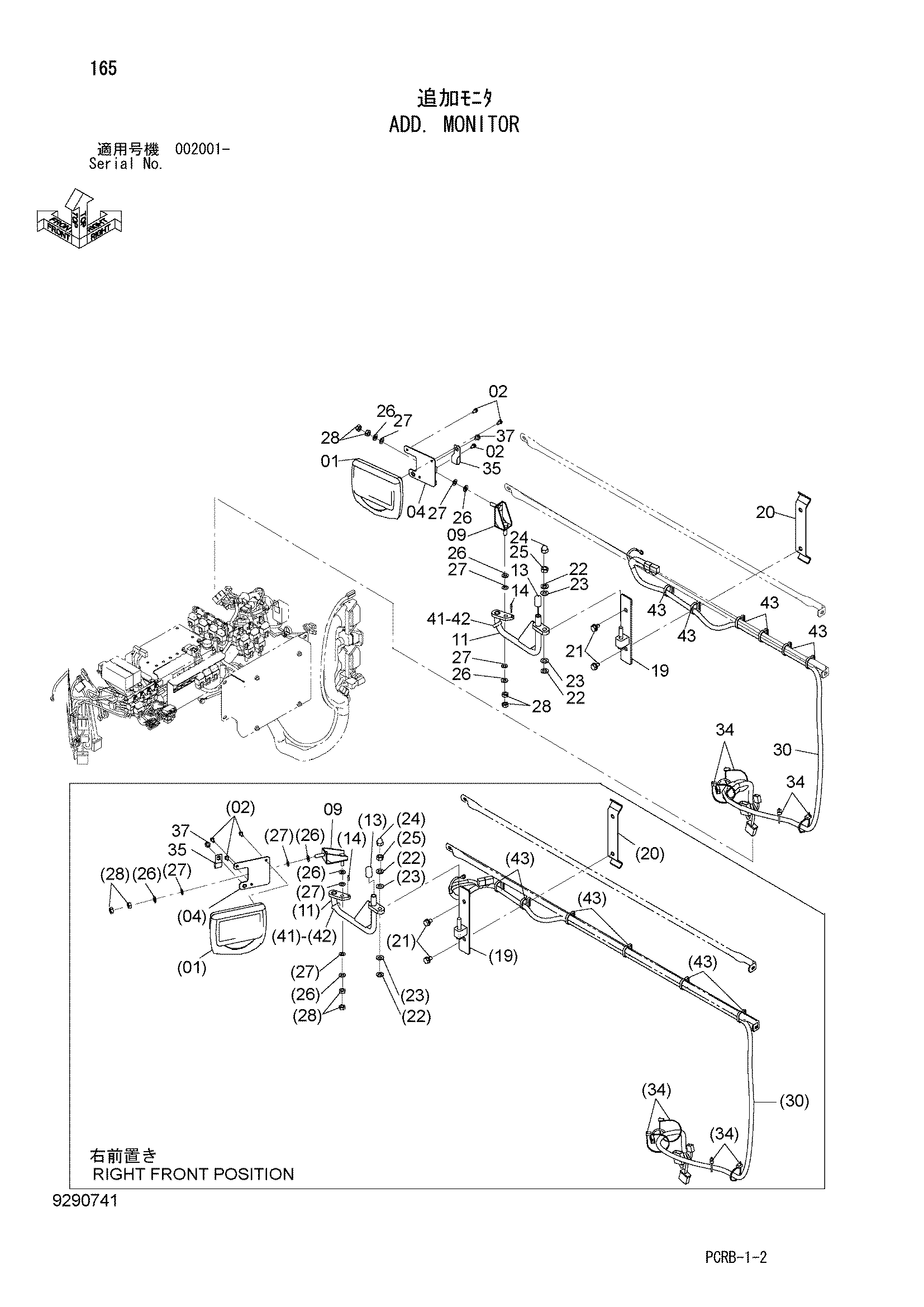

Заводская схема «Дополнительный. монитор» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4670460 | Монитор | 1 |
| 02 | J460616 | Винт с шайбой | 3 |
| 04 | 8115279 | Кронштейн | 1 |
| 09 | 8115280 | Кронштейн | 1 |
| 11 | 8115281 | Стойка | 1 |
| 13 | 4642023 | Колпачок | 1 |
| 14 | 4015383 | Пружинный штифт | 1 |
| 19 | 8115282 | Кронштейн | 1 |
| 20 | 8115283 | Кронштейн | 1 |
| 21 | J271020 | Болт с шайбой | 2 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J253112 | Плоская шайба | 2 |
| 23 | 4172172 | Тарельчатая пружина | 2 |
| 24 | 4449509 | Гайка колпачок | 1 |
| 25 | J231212 | Гайка | 1 |
| 26 | J253110 | Плоская шайба | 4 |
| 27 | 4690864 | Тарельчатая пружина | 4 |
| 28 | J231210 | Гайка | 4 |
| 30 | 2054604 | Жгут проводов | 1 |
| 34 | 4055312 | Ленточный зажим | 4 |
| 35 | 4190292 | Зажим | 1 |
| 37 | J260812 | Болт с шайбой | 1 |
| 37A | J900812 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 41 | 4607779 | Резиновая подушка | 1 |
| 42 | 4605834 | Ленточный зажим | 1 |
| 43 | 4693370 | Зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
