Подъём трубопроводы (2)(тяга тип хигх-моунт кабина) — HITACHI ZX250W-3

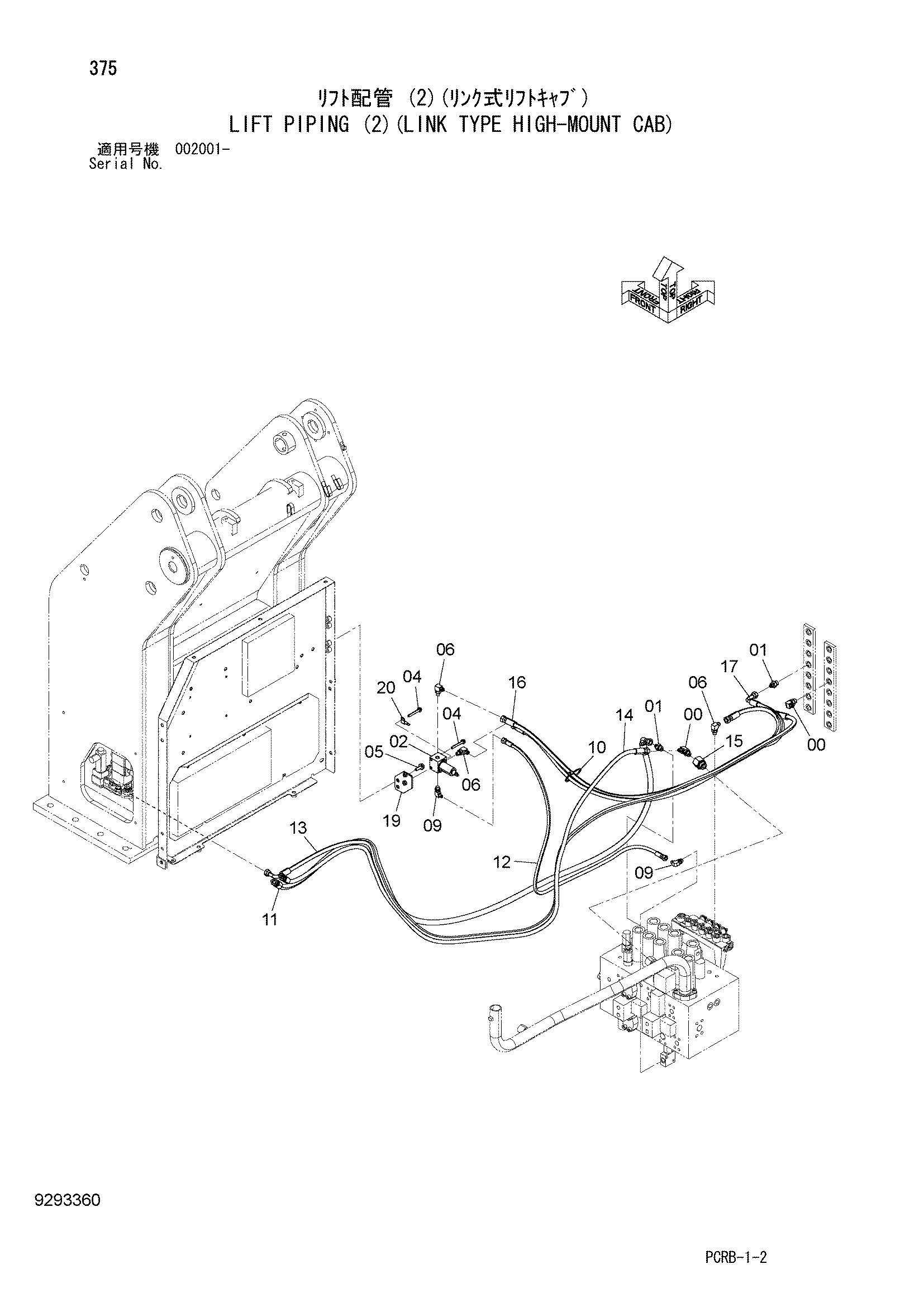

Заводская схема «Подъём трубопроводы (2)(тяга тип хигх-моунт кабина)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852333 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852133 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4261289 | Клапан SOL | 1 |
| 04 | J260860 | Болт с шайбой | 2 |
| 04A | J900860 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | A852323 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4055312 | Ленточный зажим | 1 |
| 11 | 4687949 | Шланг | 1 |
| 12 | 4687952 | Шланг | 1 |
| 13 | 4687924 | Шланг | 1 |
| 14 | 4687909 | Шланг | 1 |
| 15 | 4263454 | Переходник S | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4687921 | Шланг | 1 |
| 17 | 4687923 | Шланг | 1 |
| 19 | 9770542 | Кронштейн | 1 |
| 20 | 4336875 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
