Аутригер трубопроводы (ходовая часть) — HITACHI ZX250W-3

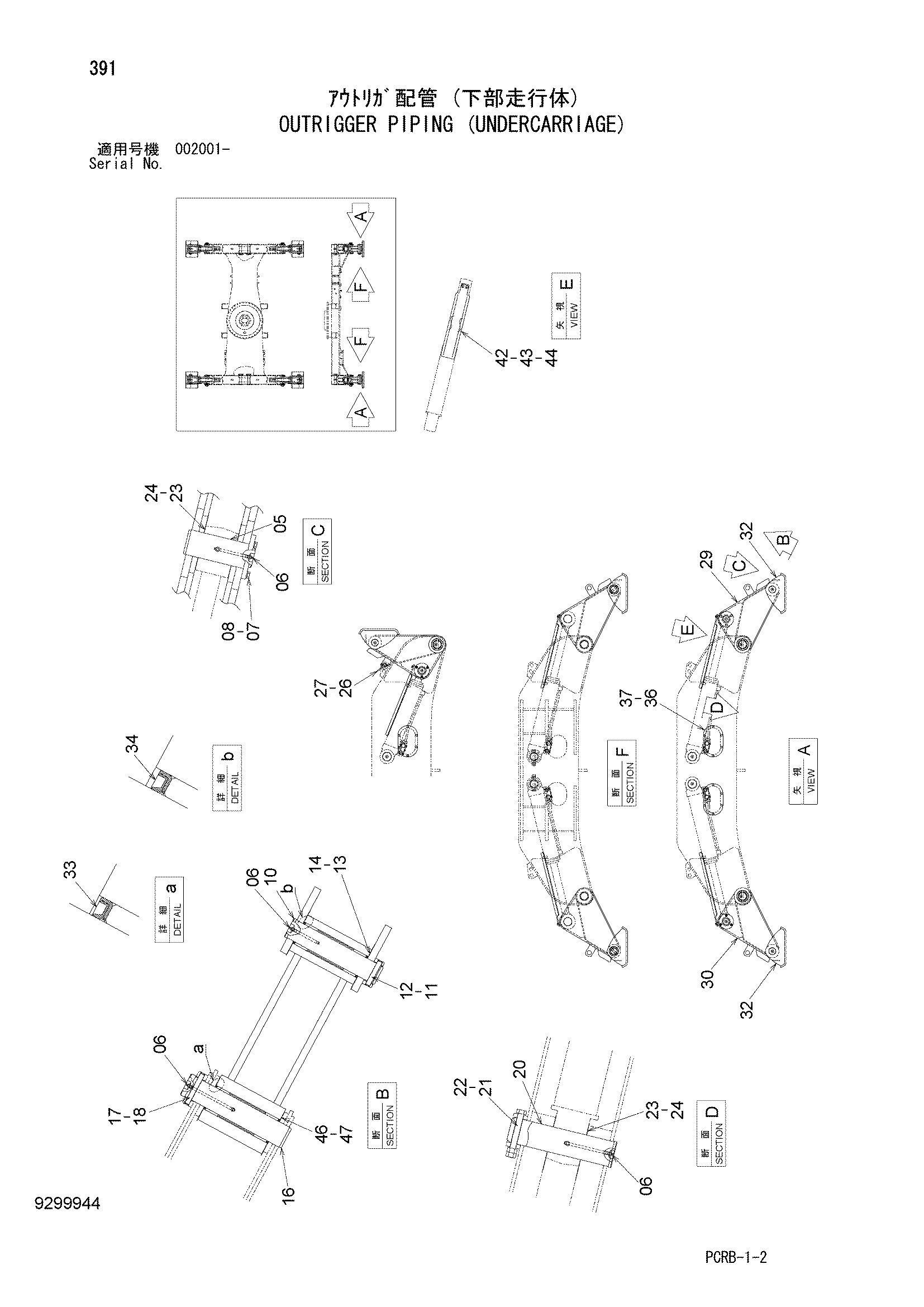

Заводская схема «Аутригер трубопроводы (ходовая часть)» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 8115899 | Палец | 4 |
| 06 | J75481 | Пресс-маслёнка | 16 |
| 07 | J921230 | Болт | 12 |
| 08 | A590112 | Плоская шайба | 12 |
| 10 | 3113046 | Палец | 4 |
| 11 | 4098716 | Кольцо | 4 |
| 12 | 4098717 | Палец | 4 |
| 13 | 4444288 | Упорная пластина | 16 |
| 14 | 4444287 | Упорная пластина | 8 |
| 16 | 3113047 | Палец | 4 |
| 17 | 4454561 | Кольцо | 4 |
| 18 | 4454560 | Палец | 4 |
| 20 | 3113048 | Палец | 4 |
| 21 | 4435126 | Стопорный палец | 4 |
| 22 | J950020 | Гайка | 8 |
| 23 | 4361176 | Упорная пластина | 24 |
| 24 | 4361177 | Упорная пластина | 24 |
| 26 | 9726346 | Стопорный палец | 4 |
| 27 | 487041 | Стопорный палец | 4 |
| 29 | 8114052 | Тяга | 2 |
| 30 | 8114053 | Тяга | 2 |
| 31 | 9769717 | Поплавок | 2 |
| 32 | 9769718 | Поплавок | 2 |
| 33 | 4067902 | Пылезащитное уплотнение | 8 |
| 34 | 4084578 | Пылезащитное уплотнение | 8 |
| 36 | 4698314 | Крышка | 4 |
| 37 | J271020 | Болт с шайбой | 24 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 8117556 | Крышка гидроцилиндр. | 4 |
| 39 | J901445 | Болт | 8 |
| 40 | A590114 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
