Электрооборудование (B)[EU] — HITACHI ZX250W-3
Заводская схема «Электрооборудование (B)[EU]» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

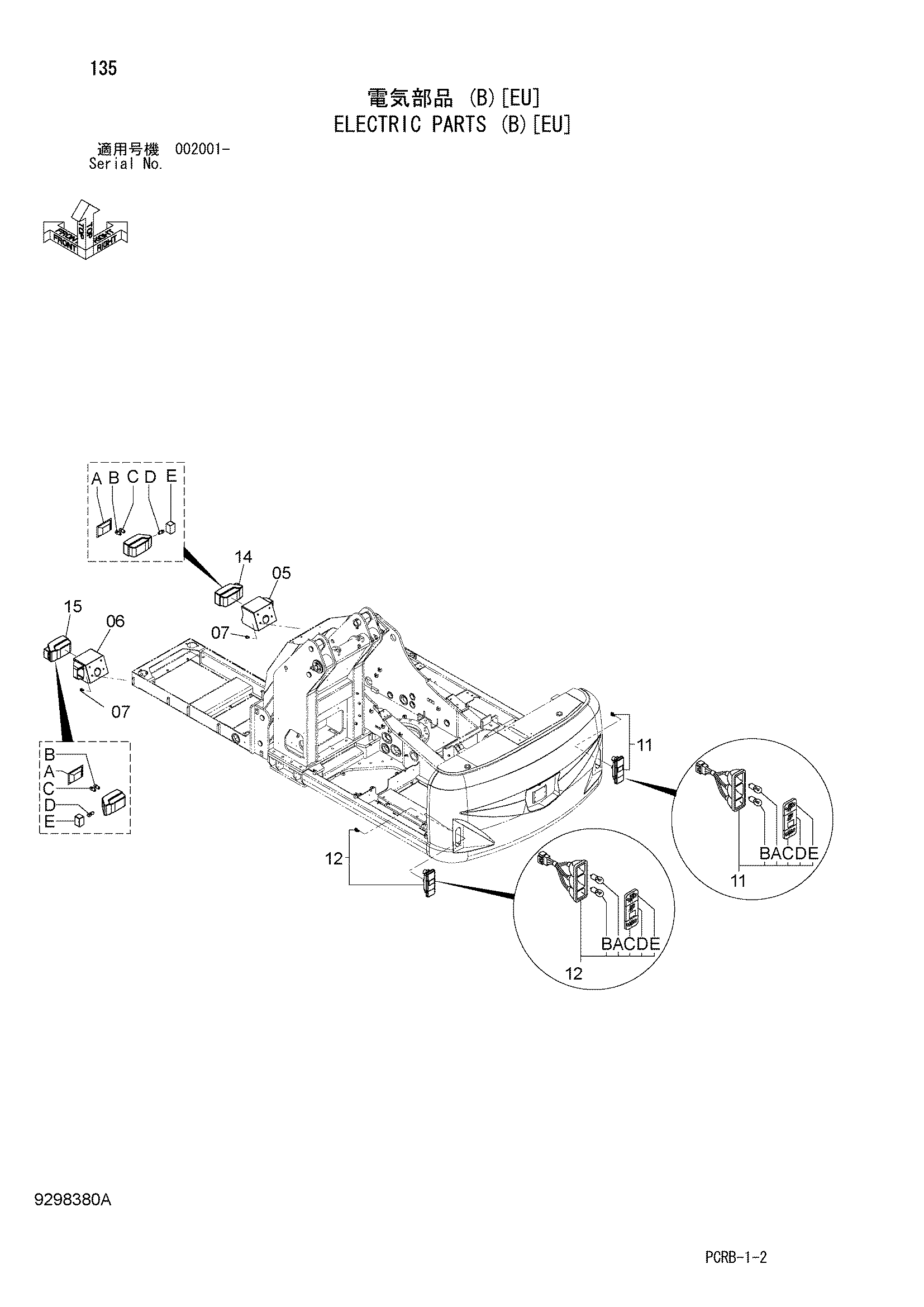

![Схема Электрооборудование (B)[EU] HITACHI ZX250W-3](/catalog-drawings/f8/f88cc5e7-3cc2-46ac-b1d1-a76f8d05323a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 7050589 | Крышка | 1 |
| 06 | 7055294 | Крышка | 1 |
| 07 | J271030 | Болт с шайбой | 8 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 11 | 4649452 | Фонарь задний | 1 |
| 11A | 4661236 | Лампа | 1 |
| 11B | 4661237 | Лампа | 1 |
| 11C | 4678599 | Ленс (правый) | 1 |
| 11D | 4661242 | Ленс (правый) | 1 |
| 11E | 4661241 | Ленс (правый) | 1 |
| 12 | 4649442 | Фонарь задний | 1 |
| 12A | 4661236 | Лампа | 1 |
| 12B | 4661237 | Лампа | 1 |
| 12C | 4678598 | Ленс (левый) | 1 |
| 12D | 4661239 | Ленс (левый) | 1 |
| 12E | 4661238 | Ленс (левый) | 1 |
| 14 | 4649647 | Фара | 1 |
| 14A | 4681506 | Ленс (правый) | 1 |
| 14B | 4708615 | Лампа (75/70W) | 1 |
| 14C | 4708644 | Лампа (4W) | 1 |
| 14D | 4708632 | Лампа (21W) | 1 |
| 14E | 4683080 | Фонарь | 1 |
| 15 | 4649319 | Фара | 1 |
| 15A | 4681505 | Ленс (левый) | 1 |
| 15B | 4708615 | Лампа (75/70W) | 1 |
| 15C | 4708644 | Лампа (4W) | 1 |
| 15D | 4708632 | Лампа (21W) | 1 |
| 15E | 4683080 | Фонарь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
