Гидроцилиндр рукояти (правый)(стандарт передний)[JPN, EU], (наклон передний)[EU] — HITACHI ZX250W-3

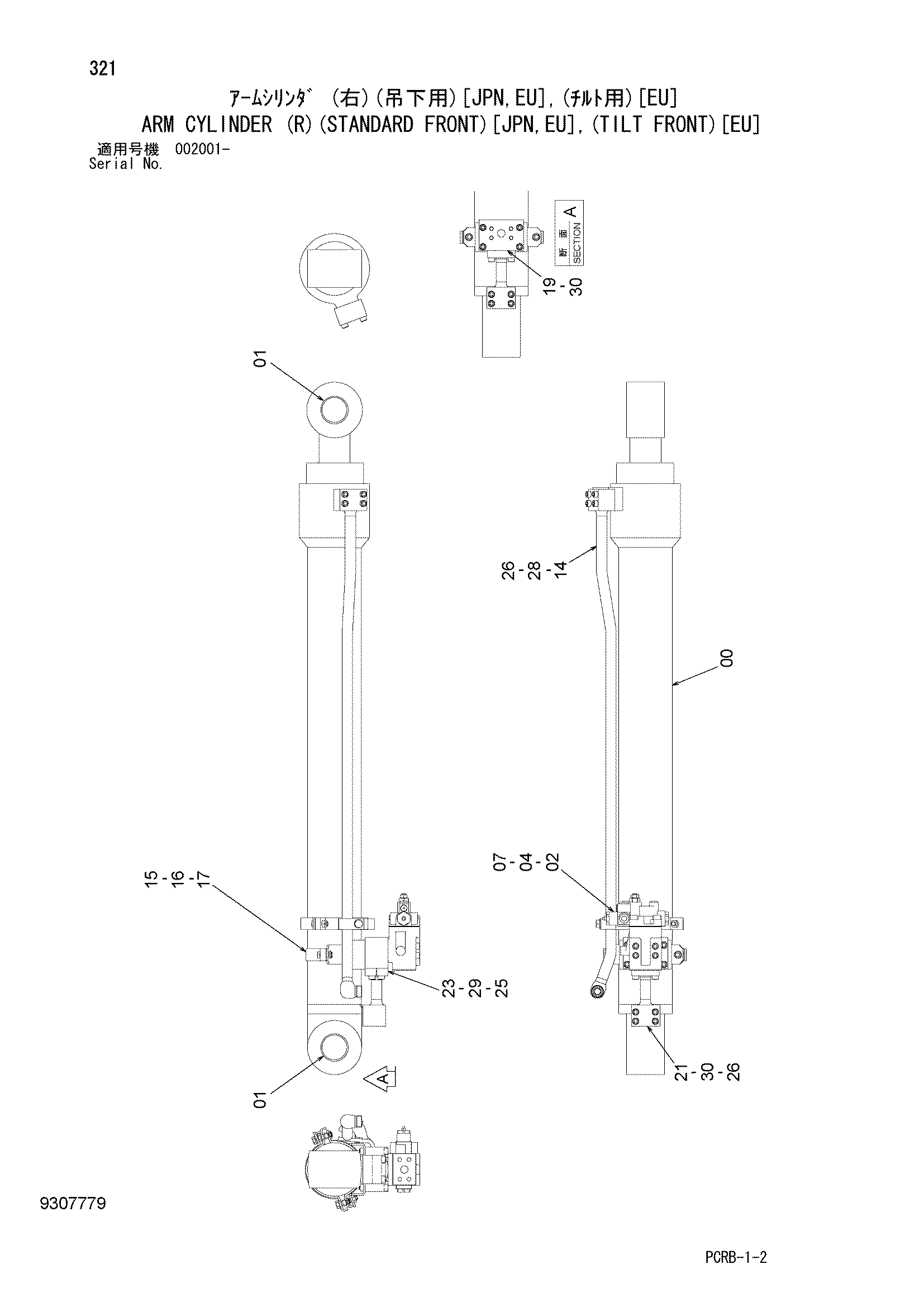

Заводская схема «Гидроцилиндр рукояти (правый)(стандарт передний)[JPN, EU], (наклон передний)[EU]» для HITACHI ZX250W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидроцилиндр рукояти (правый)(стандарт передний)[JPN, EU], (наклон передний)[EU] HITACHI ZX250W-3](/catalog-drawings/59/590b81ba-d39f-443d-a24f-700dd7adcd78.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-01 | 9288686 | Гидроцилиндр рукояти | 1 |
| 00 | 4678948 | Гидроцилиндр рукояти | 1 |
| 01 | 4352400 | Втулка | 4 |
| 02 | 4437715 | Удерживающий клапан | 1 |
| 04 | M341090 | Болт с внутренним шестигранником | 4 |
| 07 | 4506430 | Уплотнительное кольцо | 1 |
| 13 | 8105374 | Трубка | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 8107576 | Хомут | 1 |
| 17 | 3109585 | Хомут | 1 |
| 19 | 3108637 | Блок | 1 |
| 21 | 8111360 | Трубка | 1 |
| 23 | 4506459 | Разъёмный фланец | 2 |
| 25 | 971489 | Уплотнительное кольцо | 1 |
| 26 | A811030 | Уплотнительное кольцо | 2 |
| 28 | J781060 | Болт с внутренним шестигранником | 4 |
| 29 | J781035 | Болт с внутренним шестигранником | 4 |
| 30 | J781065 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX250W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
